Назначение и область применения

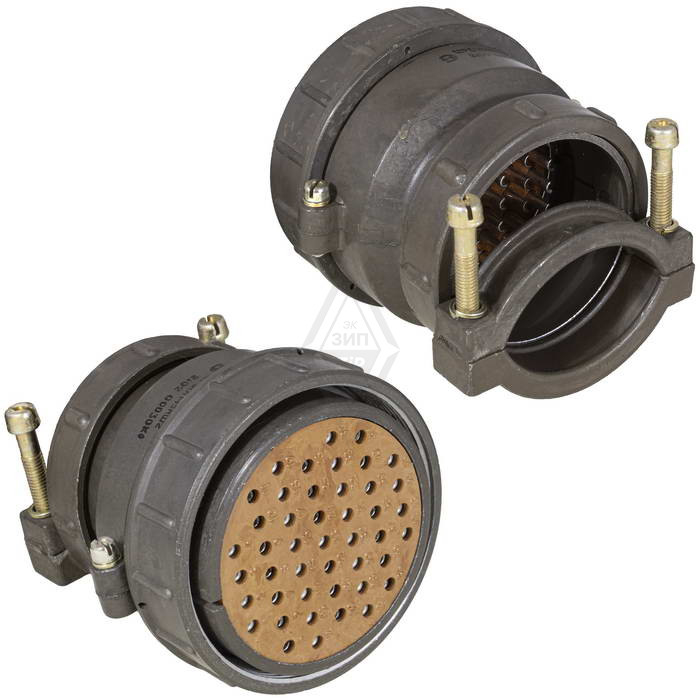

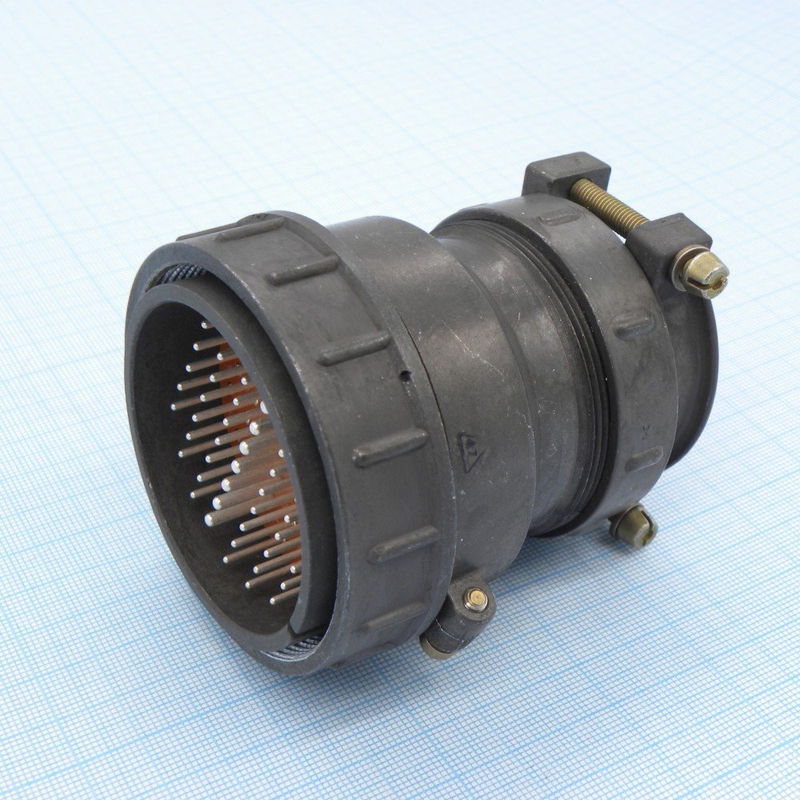

ШР60П4НГ2‑К «Элекон 5» — это низкочастотный цилиндрический соединитель (разъем) серии ШР, выпускаемый НПП «Элекон» (Казань). Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной аппаратуре, промышленном оборудовании, системах автоматики и энергетике. Разъем относится к массивным соединителям нормальных габаритов с резьбовым сочленением и применяется как в приборных, так и в кабельных цепях.

Основная задача соединителя — обеспечение стабильного электрического контакта при многократных циклах сочленения и расчленения в условиях воздействия вибраций, перепадов температур и повышенной влажности. ШР60П4НГ2‑К используется в устройствах, где требуется подключение нескольких линий питания и сигнальных цепей с высокой надежностью.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60П4НГ2‑К содержит полную информацию о конструктивном исполнении разъема:

• ШР — тип соединителя: низкочастотный цилиндрический разъем серии ШР;
• 60 — условный размер корпуса разъема;
• П4 — приборная часть (розетка или вилка) с 4 контактами, конструктив «П» — без патрубка или с прямым патрубком, в зависимости от исполнения;
• Н — контактное покрытие нейтральное (обычно никель или комбинированное, согласно ТУ);
• Г2 — исполнение гайки и типа сочленения; в ряде каталогов Г2 соответствует негерметичному низкочастотному соединителю с резьбовым замком;
• К — часто обозначает «кабельный» или «кабельная часть» разъема (вилка/розетка для подключения кабеля), а не приборной панели.

Корпус изготавливается из металла, контакты имеют металлическое покрытие (никель, иногда серебро), что обеспечивает высокую коррозионную стойкость и стабильные электрические параметры при длительной эксплуатации. Резьбовое соединение гарантирует плотное и надежное сочленение частей разъема, исключающее самопроизвольное расчленение при механических воздействиях.

Электрические параметры

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет около 850 В постоянного тока (амплитудное значение), что типично для всей серии ШР.

• Рабочий ток на контакт зависит от диаметра контактов; для малоконтактных исполнений (до 10…15 контактов) обычно лежит в диапазоне 7…25 А;
• Сопротивление контактов — десятки–сотни микроом;
• Сопротивление изоляции в нормальных условиях не менее 5000 МОм, что обеспечивает высокую надежность изоляции между контактами и корпусом.

Условия эксплуатации и надежность

Разъем сохраняет работоспособность в широком диапазоне температур окружающей среды — примерно от −60 °C до +60 °C, с возможностью перепада температур до −60…+110 °C с учетом нагрева контактов. Предусмотрена работа при низком атмосферном давлении — до порядка 1,3 умножить на 10 в минус четвертой степени Па, что допускает применение в изделиях с повышенными требованиями по прочности вакуума.

Изделие обеспечивает не менее 500 циклов сочленения–расчленения. Минимальная наработка составляет несколько тысяч часов, срок сохраняемости — порядка 15 лет при хранении в нормальных условиях.

Приемка и комплектация

Разъем имеет приемку «5», что подтверждает соответствие установленным требованиям и контроль качества в процессе производства. ШР60П4НГ2‑К «Элекон 5» поставляется как самостоятельное изделие и используется при монтаже кабельных сборок, ремонте оборудования и комплектации новых приборов.
