Назначение изделия

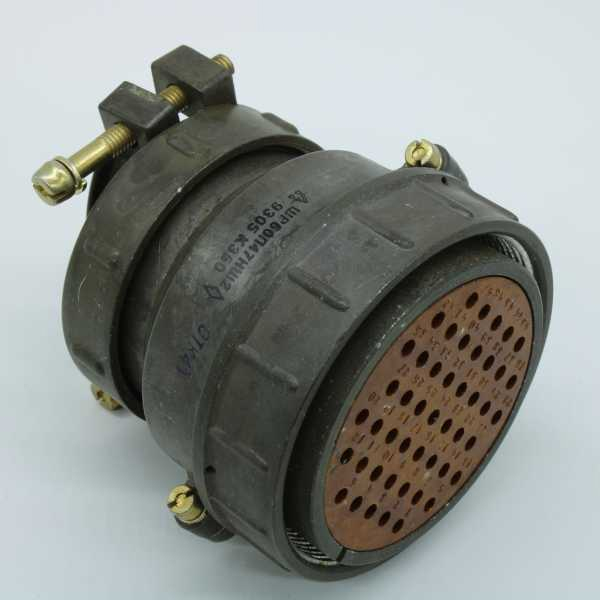

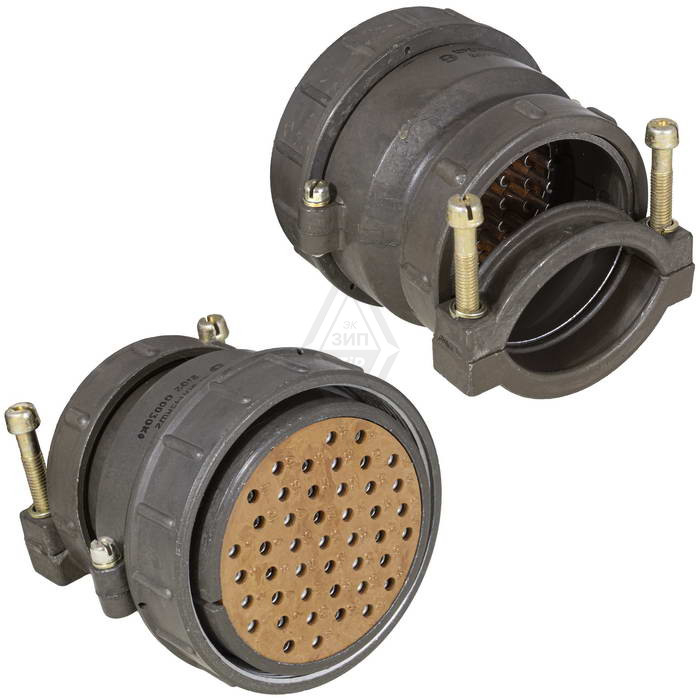

ШР60П4НГ2 «5» — советский/российский низкочастотный цилиндрический электрический разъём (соединитель) серии ШР общего назначения. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в устройствах, работающих в условиях механических и климатических нагрузок.

Соединитель обеспечивает разъёмное сочленение кабельных и приборных частей, сохраняя стабильный электрический контакт и механическую фиксацию. Артикул товара — 11089, категория — ШР60. Приёмка изделия указана как «5».

Расшифровка обозначения

Маркировка ШР60П4НГ2 содержит сведения о типе и конструктивных особенностях соединителя:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 60 — условный размер корпуса;
• П — конструктивное исполнение: приборная часть без патрубка или кабельная часть с прямым патрубком;
• 4 — позиция, относящаяся к контактной группе; количество контактов следует уточнять по конкретному исполнению;
• Н — нормальные габариты;
• Г — исполнение для неэкранированного кабеля;
• 2 — вариант конструктивного исполнения.

Технические характеристики

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Рабочий ток достигает 17,5 А на контакт, суммарный ток — до 400 А.

Механическая стойкость

• вибрационная нагрузка: диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• одиночный механический удар: до 5000 м/с²;
• многократный механический удар: до 350 м/с²;
• линейное ускорение: до 2000 м/с².

Климатические и эксплуатационные параметры

• рабочий температурный диапазон: от минус 60 °C до плюс 60 °C;
• с учётом перегрева контактов допустимо повышение температуры до плюс 110 °C;
• пониженное атмосферное давление: до 1,3 умноженное на 10 в минус четвёртой степени Па;
• наработка: не менее 1000 часов;
• количество циклов сочленений-расчленений: не менее 500;
• срок хранения: 15 лет.

Конструкция и применение

Соединитель состоит из вилки и розетки, которые могут выполняться в приборном или кабельном варианте. Для фиксации применяется резьбовое соединение. Одношпоночная поляризация исключает неправильное сочленение контактов.

Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону разъём применяется в аппаратуре для жёстких условий эксплуатации.

Изделие относится к серии ШР60 и поставляется под артикулом 11089.
