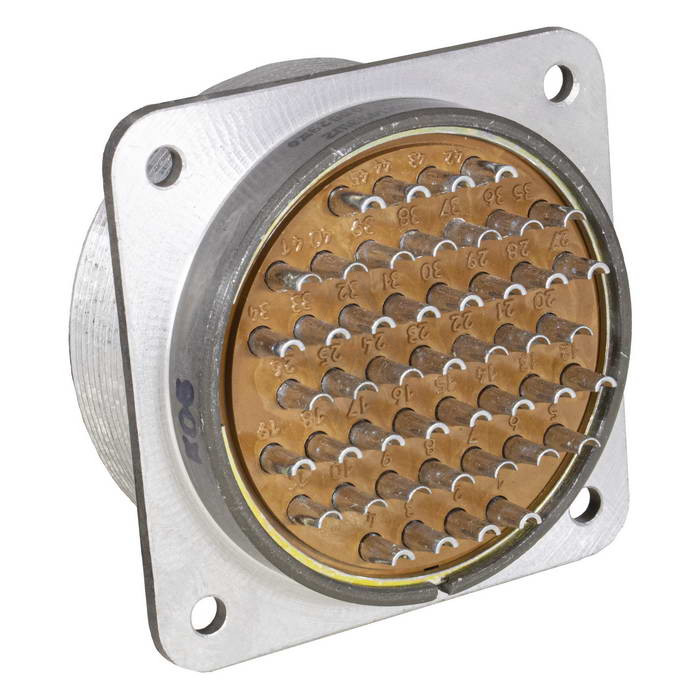

Назначение соединителя ШР60П4ЭШ2Н

ШР60П4ЭШ2Н — цилиндрический низкочастотный электрический соединитель (разъём) производства российских заводов. Он предназначен для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к серии ШР60 с условным размером корпуса 60 и применяется там, где требуется механически прочное, экранированное и виброустойчивое сочленение проводов, кабелей, узлов и блоков.

Коннектор используется для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Типовые области применения — промышленная аппаратура, HVAC-системы и промышленные компрессоры.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме серии ШР и содержит следующие сведения:

• ШР — тип соединителя, цилиндрический низкочастотный.
• 60 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 4 — количество контактов.
• Э — экранирование.
• Ш2 — тип корпуса.
• Н — никелевое покрытие контактов.

Дополнительное обозначение «5» в названии товара и в поле приемки указывает на конкретную модификацию или тип контактов в серии ШР60, часто применяемую для кабельного монтажа. Конструкция соединителя включает резьбовое соединение частей корпуса и контактную группу, что характерно для модели ШР60П4ЭШ2Н.

Экранирование и покрытие контактов

Исполнение Э обеспечивает экранирование, что снижает влияние внешних электромагнитных помех на передаваемый сигнал. Покрытие Н (никель) наносится на контакты и повышает их стойкость к износу и коррозии при многократных сочленениях.

Технические характеристики

Максимальное рабочее напряжение соединителя — 850 В. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Рабочий ток на контакт зависит от диаметра контакта и в серии ШР60 обычно лежит в диапазоне от 7 до 50 А.

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30g). Климатическое исполнение УХЛ допускает работу при температуре от минус 60 до плюс 60 °С, а также смену температур до плюс 110 °С.

Применение и монтаж

Соединитель ШР60П4ЭШ2Н применяется в промышленной аппаратуре для подключения кабелей и блоков, в том числе в составе HVAC-систем и промышленных компрессоров. Приборное исполнение без патрубка рассчитано на установку со стороны прибора, а модификация «5» ориентирована на кабельный монтаж. Резьбовое соединение корпуса обеспечивает механическую фиксацию и сохранение контакта при вибрационных нагрузках.

1. Проверьте соответствие числа контактов и схемы подключения требованиям аппаратуры.
2. Подготовьте кабель и закрепите его в корпусной части соединителя.
3. Сочлените ответные части до упора, обеспечив затяжку резьбового соединения.
4. Проверьте надёжность фиксации и целостность экранирования.

Краткие сведения

Артикул: 11102. Категория: ШР60. Производитель: Коннектор. Приемка: «5». Краткое описание из каталога не указано.
