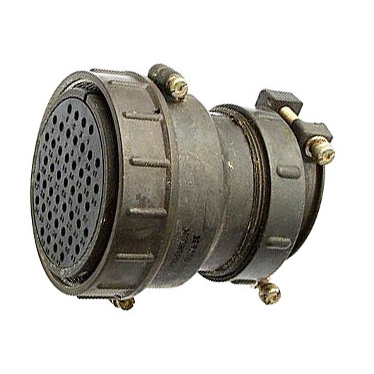

ШР60П4ЭШ2-К — это цилиндрический низкочастотный электрический соединитель из серии ШР60, предназначенный для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Он представляет собой розетку кабельную с прямым патрубком, рассчитанную примерно на 4 контакта (точное число зависит от модификации в серии ШР60), и используется в цепях постоянного или переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединители выдерживают температуру от -60°C до +60°C, с возможностью кратковременного нагрева контактов до +110°C, и работают при пониженном давлении до 1,3·10^{-4} Па. Они устойчивы к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночного действия) и линейному ускорению до 2000 м/с², с ресурсом наработки не менее 1000 часов и 500 соединений-расчленений.

Конструкция и применение

Корпус условного размера 60 мм, монтаж объемный с пайкой, негерметичный тип (для внутреннего или защищенного наружного использования в исполнении УХЛ). Маркировка расшифровывается как ШР (тип), 60 (размер), П4 (приборная часть с 4 контактами), ЭШ2 (экранированный вариант с патрубком), К (кабельная модификация). Применяется в авиации, космосе и военной технике благодаря высокой надежности. +3
