Назначение

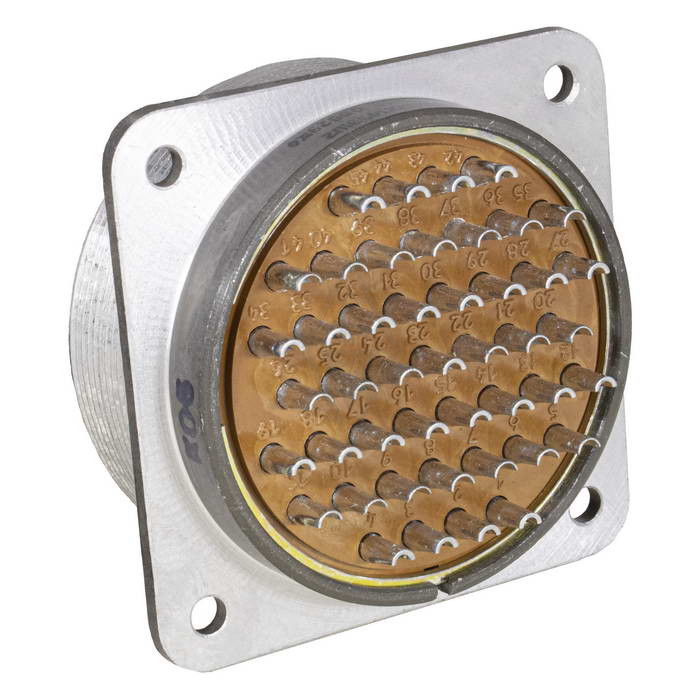

ШР60П4ЭГ2Н — приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется компактное разъёмное соединение с повышенными требованиями к механической стойкости и стабильности контакта.

Конструкция относится к приборному исполнению без патрубка (индекс «П»), то есть предназначена для установки непосредственно на корпус прибора. Индекс «Э» указывает на наличие гайки для экранированного кабеля, а «Г2» — на нормальные габариты корпуса. Условный размер корпуса — 60.

Подтверждённые особенности

Ниже перечислены технические параметры, заявленные для данной серии соединителей. Приведённые значения относятся к типовым характеристикам серии ШР60 и приведены в справочных данных:

• общее число контактов — 45;
• 25 контактов диаметром 1,5 мм, ток до 20 А на контакт;
• 20 контактов диаметром 2,5 мм, ток до 35 А на контакт;
• суммарная токовая нагрузка — до 515 А;
• рабочее напряжение — до 850 В;
• сопротивление контакта — не более 1–2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• стойкость к вибрации — до 5000 Гц;
• стойкость к линейному ускорению — до 2000 м/с²;
• ресурс соединений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• срок хранения — 15 лет.

Модификация «Н» в ряде источников описывается как неэкранированный вариант исполнения. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки по данной категории.

Применение

Соединитель используется в электро- и радиоприборах, а также в контрольно-измерительной технике. Он подходит для монтажа как с экранированными, так и с неэкранированными кабелями, что делает его универсальным решением для приборных разъёмов.

Благодаря широкому диапазону рабочих температур и высокой стойкости к вибрационным и ударным нагрузкам изделие может применяться в составе аппаратуры, работающей в жёстких условиях эксплуатации. Приборное исполнение без патрубка упрощает установку розетки на панель или корпус устройства.

Соответствие стандартам

Изделие соответствует стандартам ОСТ В 11 0121-91 и ТУ ГЕО.364.107. Указанные документы регламентируют конструкцию, материалы и приёмочные испытания соединителей данной серии.

Артикул товара — 11098. Категория — ШР60. Производитель, указанный в каталоге, — Коннектор.

Комплектация и условия эксплуатации

Соединитель поставляется в приборном исполнении с гайкой для экранированного кабеля. Монтаж предполагает установку на корпус прибора и подключение кабеля с соблюдением требований к моменту затяжки и качеству контактных соединений. Для сохранения заявленных характеристик необходимо соблюдать температурный режим и не превышать предельные значения тока и напряжения на контакт.

При соблюдении условий хранения срок сохраняемости изделия составляет до 15 лет, а минимальная наработка — не менее 1000 часов. Ресурс до 500 циклов соединений-расчленений позволяет использовать розетку в составе аппаратуры, требующей периодического подключения и отключения.
