Назначение и область применения

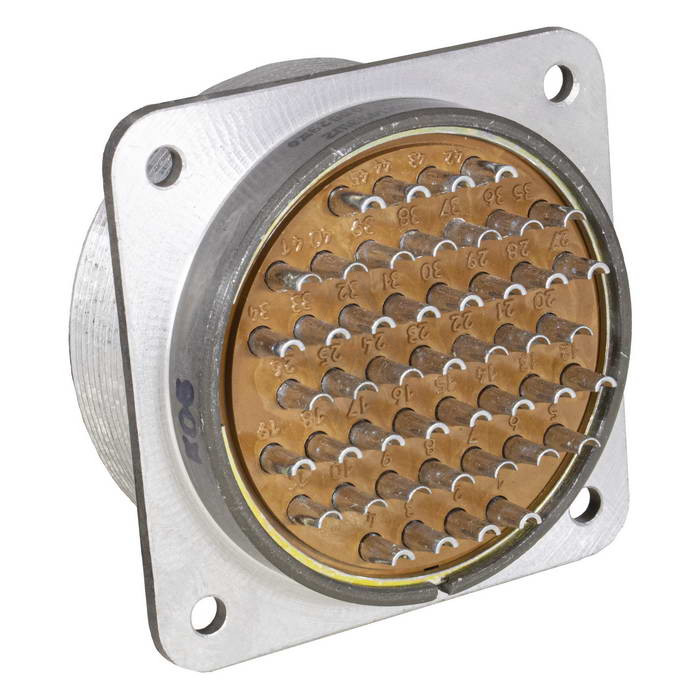

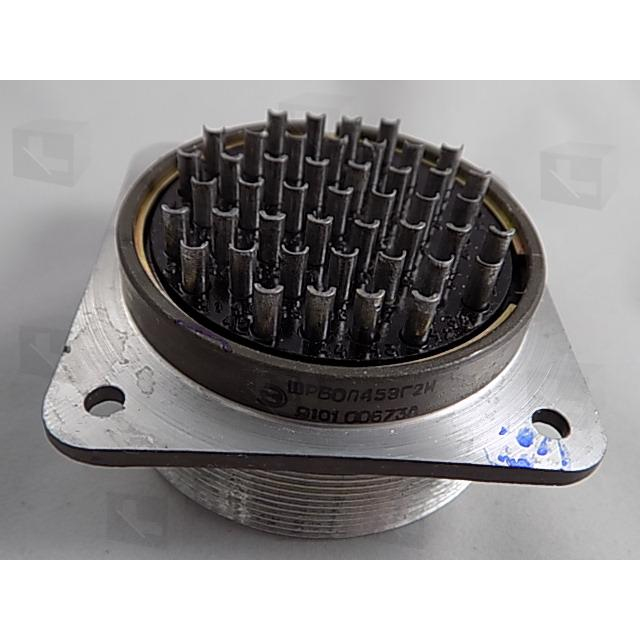

ШР60П4ЭГ2 «5» представляет собой розетку приборную низкочастотного цилиндрического соединителя серии ШР общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель относится к негерметичным разъёмам объёмного монтажа с резьбовым способом соединения и одношпоночной поляризацией, что обеспечивает однозначную ориентацию ответных частей при сочленении и исключает ошибки подключения.

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре. Конструкция допускает использование как во внутренних, так и в наружных условиях при условии защиты от прямого попадания пыли и влаги. Приборное исполнение без патрубка позволяет монтировать розетку непосредственно на панель или корпус оборудования, что упрощает компоновку внутренних узлов и сокращает занимаемое пространство.

Расшифровка обозначения

Маркировка ШР60П4ЭГ2 «5» содержит сведения о конструктивных особенностях изделия:

• ШР — тип соединителя, обозначение серии цилиндрических низкочастотных разъёмов;
• 60 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• П — приборное исполнение без патрубка, предназначенное для установки на панель;
• 4 — сокращение для компоновки контактов, аналогично моделям на 45 контактов в серии;
• Э — экранированный вариант, обеспечивающий защиту от электромагнитных помех;
• Г2 — модификация с определённым покрытием контактов;
• «5» — приёмка, подтверждающая соответствие изделия установленным требованиям.

Технические характеристики

Соединитель рассчитан на эксплуатацию в условиях воздействия механических и климатических факторов. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с². Диапазон рабочих температур составляет от минус 60 °C до плюс 60 °C, при этом допускаются кратковременные пиковые повышения температуры до плюс 110 °C.

Электрические параметры включают:

• максимальная суммарная токовая нагрузка — 515 А;
• сопротивление контакта — до 2,5 мОм;
• рабочее напряжение — до 850 В (амплитудное значение);
• рабочий диапазон частот — до 3 МГц.

Надёжность и ресурс

Показатели надёжности подтверждают пригодность соединителя для длительной эксплуатации в составе ответственной аппаратуры:

• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• количество соединений-расчленений — 500 циклов.

Указанные значения обеспечивают стабильную работу разъёма при многократном подключении и отключении ответной части, а также при хранении изделия в течение длительного периода. Резьбовое соединение гарантирует надёжную фиксацию и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях.

Особенности конструкции

Приборное исполнение без патрубка упрощает монтаж розетки на панель. Объёмный монтаж контактов позволяет производить подключение проводников непосредственно к контактным хвостовикам, что удобно при изготовлении и ремонте аппаратуры. Одношпоночная поляризация исключает неправильное соединение ответных частей. Экранированный вариант обеспечивает защиту цепей от внешних электромагнитных наводок, что особенно важно при работе с сигналами малой амплитуды и в условиях плотной компоновки электронных узлов.

Изделие поставляется с приёмкой «5», что подтверждает проведение приёмо-сдаточных испытаний и соответствие установленным требованиям. Артикул товара — 11097.
