Назначение и область применения

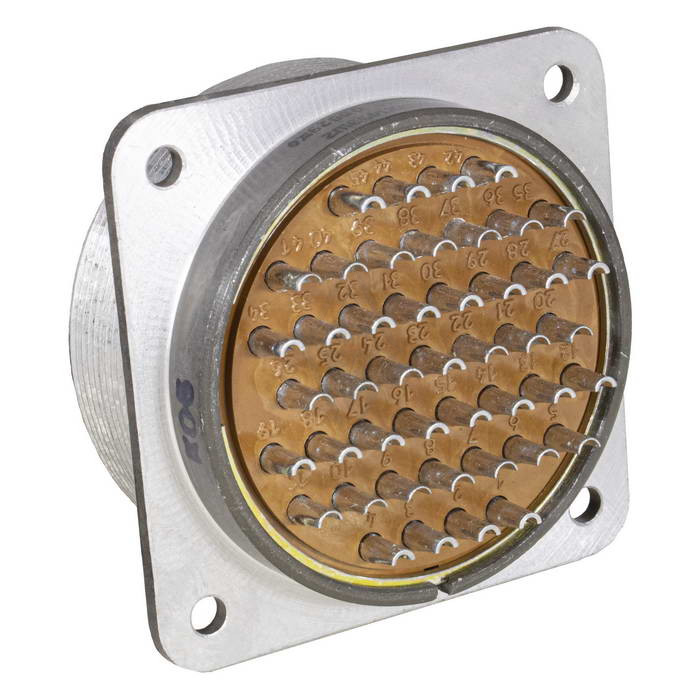

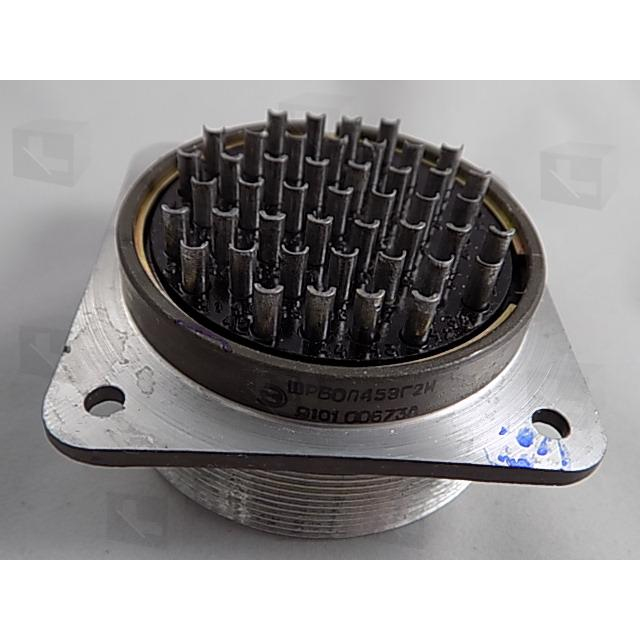

ШР60П4ЭГ2 «5» представляет собой низкочастотный цилиндрический соединитель общего назначения в приборном исполнении без патрубка. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего и наружного монтажа, где требуется надёжное разъёмное соединение с защитой от пыли и влаги.

Конструкция предусматривает экранированный вариант исполнения с гайкой, что обеспечивает дополнительную защиту от электромагнитных помех и механических воздействий. Артикул изделия — 11096, категория — ШР60. Приёмка «5» подтверждает соответствие установленным требованиям к качеству и надёжности.

Электрические характеристики

• Максимальная суммарная токовая нагрузка — до 515 А.
• Сопротивление контакта — не более 1,0–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Диапазон рабочих частот — до 3 МГц.

Приведённые параметры обеспечивают стабильную передачу сигналов и питающих напряжений в широком спектре радиоэлектронного оборудования.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в условиях повышенных механических нагрузок и неблагоприятных климатических факторов. Изделие сохраняет работоспособность при следующих воздействиях:

• Вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Одиночные удары с ускорением до 5000 м/с².
• Линейное ускорение до 2000 м/с².

Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 60 °C, с допустимым кратковременным повышением до плюс 110 °C. Климатическое исполнение — УХЛ, что подтверждает пригодность для умеренного и холодного климата.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60П4ЭГ2 содержит информацию о типе и исполнении соединителя:

• ШР — негерметичный цилиндрический соединитель.
• 60 — условный размер корпуса.
• П — приборное исполнение без патрубка.
• 4 — число контактов.
• ЭГ2 — экранированный вариант с гайкой.

Надёжность и ресурс

Изделие рассчитано на длительную эксплуатацию в составе радиоэлектронной аппаратуры. Ресурс наработки составляет 1000 часов, допустимое количество сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет. Указанные показатели подтверждают пригодность соединителя для ответственных применений, где требуется стабильность параметров и механическая прочность контактной пары на протяжении всего срока службы.
