Назначение и область применения

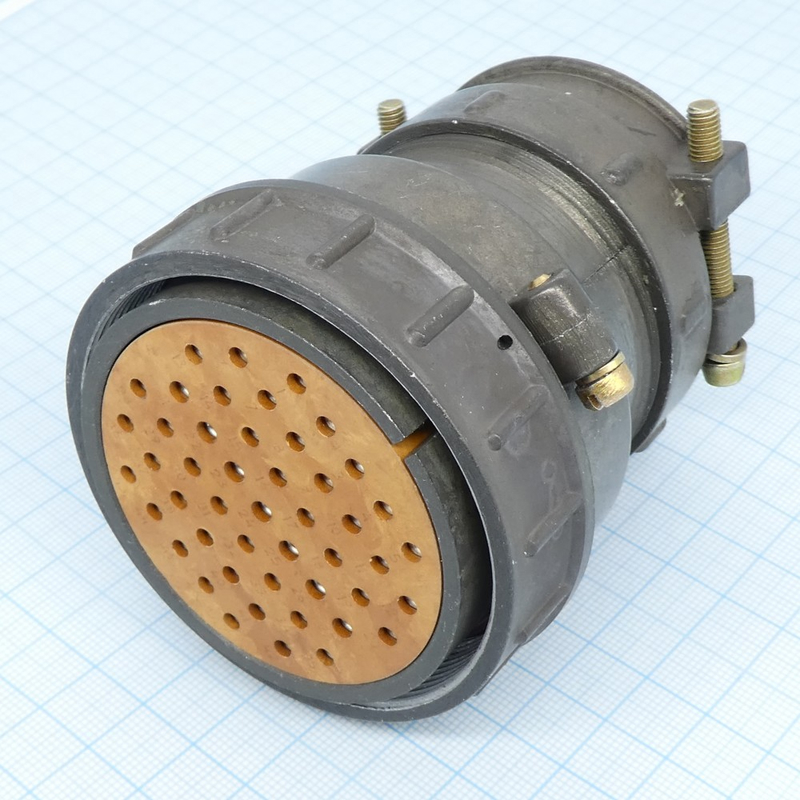

ШР60П47НШ2Н представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, испытательного оборудования, промышленных установок и силовых распределительных систем. Соединитель применяется для организации разъёмных соединений между кабельной линией и приборной частью оборудования, обеспечивая надёжный электрический контакт при значительных токовых нагрузках.

Конструкция с резьбовым сочленением гарантирует стабильное соединение в условиях вибрационных и ударных воздействий, что позволяет использовать розетку в аппаратуре ответственного назначения, включая передвижные установки, стендовое оборудование и системы электропитания. Кабельное исполнение с прямым патрубком упрощает монтаж и прокладку кабельных трасс, а приборное исполнение корпуса обеспечивает совместимость с ответными вилочными частями серии ШР60. Соединитель рассчитан на работу в диапазоне частот до 3 МГц, что охватывает большинство задач низкочастотной коммутации силовых цепей и цепей управления.

Технические характеристики и электрические параметры

Разъём оснащён 47 контактами, распределёнными по двум типоразмерам. Основная группа включает 40 контактов диаметром 1,5 мм, каждый из которых рассчитан на ток до 20 А. Дополнительная группа состоит из 7 контактов диаметром 2,5 мм с допустимым током до 35 А на контакт. Суммарная токовая нагрузка на весь разъём достигает 400 А, что позволяет использовать изделие в силовых цепях высокой мощности. Номинальное рабочее напряжение составляет до 850 В переменного или постоянного тока.

Электрические параметры контактных пар соответствуют требованиям для низкочастотных соединителей данного класса:

• рабочее сопротивление контакта — не более 1,0–2,5 мОм в зависимости от типоразмера контакта;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• рабочий диапазон частот — до 3 МГц;
• тип монтажа — объёмный, с возможностью пайки проводников к хвостовикам контактов;
• способ сочленения с ответной частью — резьбовой.

Маркировка изделия отражает его конструктивные особенности: ШР — тип штепсельного негерметичного разъёма; 60 — условный размер корпуса; П — кабельная часть с прямым патрубком; 47 — количество контактов; Н — наличие гайки для крепления неэкранированного кабеля; Ш — приборное исполнение; 2 — вариант покрытия или модификация; Н — никелевое покрытие корпусных элементов. Никелевое покрытие повышает коррозионную стойкость и износостойкость контактных поверхностей и корпуса.

Условия эксплуатации и показатели надёжности

Соединитель сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 60 °C. При учёте перегрева контактов под токовой нагрузкой допустимая температура может достигать плюс 110 °C. Изделие рассчитано на эксплуатацию при пониженном атмосферном давлении до 1,3×10⁻⁴ Па, что допускает его применение в аппаратуре, работающей на больших высотах или в условиях разреженной атмосферы.

Стойкость к механическим воздействиям подтверждается следующими параметрами:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейное ускорение до 2000 м/с².

Показатели надёжности включают минимальную наработку 1000 часов и допустимое количество циклов соединения-расчленения — 500. Резьбовой механизм сочленения сохраняет стабильность контакта на протяжении всего срока службы при условии соблюдения правил эксплуатации. Наличие гайки для неэкранированного кабеля упрощает фиксацию кабельного ввода и снижает механические нагрузки на контактные соединения при изгибах кабеля. Изделие предназначено для профессионального применения при сборке и ремонте радиоэлектронной аппаратуры, где требуется высокая надёжность электрических соединений в жёстких условиях эксплуатации.
