Назначение и область применения

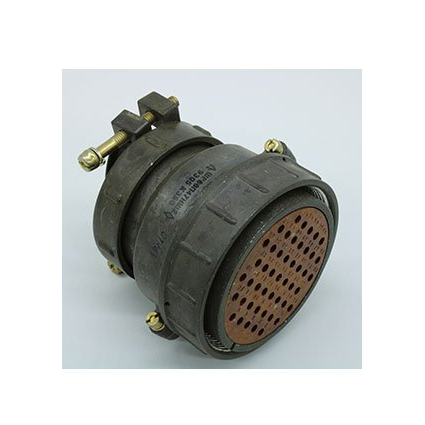

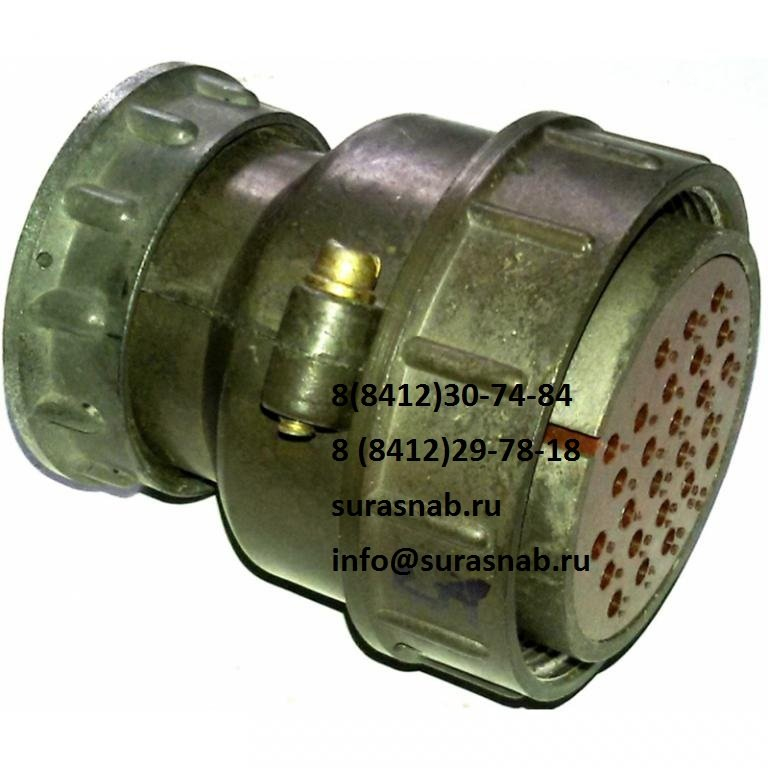

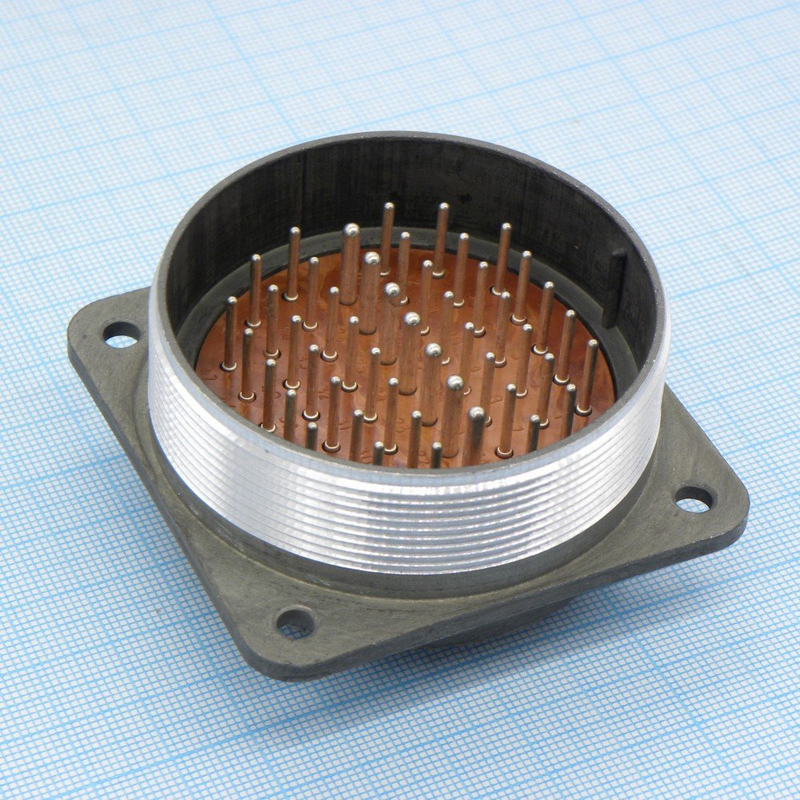

ШР60П47НШ2 представляет собой кабельную розетку серии ШР — негерметичный цилиндрический низкочастотный разъём с 47 контактами, предназначенный для соединения электрических цепей переменного и постоянного тока. Изделие применяется в промышленных и специальных системах для надёжного подключения кабелей неэкранированного типа.

Розетка востребована там, где требуется передача сигналов и питания по многожильным кабельным линиям в условиях воздействия вибрации и перепадов температуры. Благодаря цилиндрической конструкции и резьбовому соединению обеспечивается стабильный электрический контакт и механическая фиксация ответной части.

Расшифровка обозначения

Маркировка ШР60П47НШ2 содержит полную информацию о конструктивных особенностях изделия.

• ШР — тип разъёма (штепсельный разъём).
• 60 — условный размер корпуса.
• П — прямой патрубок для подключения кабеля.
• 47 — общее число контактов.
• Н — гайка для неэкранированного кабеля.
• Ш — исполнение в виде розетки.
• 2 — сочетание контактов разных диаметров (1,5 мм и 2,5 мм).

Технические характеристики

Электрические и эксплуатационные параметры розетки рассчитаны на работу в составе ответственных систем.

• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальный ток на контакт: 20 А для 40 контактов диаметром 1,5 мм; 35 А для 7 контактов диаметром 2,5 мм.
• Суммарная токовая нагрузка на соединитель — до 400 А.
• Сопротивление контактов — не более 1,0–2,5 мОм.
• Масса — не более 365 г.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.

Механическая стойкость и покрытие контактов

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Такая стойкость обеспечивает сохранение работоспособности при интенсивных механических нагрузках. Контакты покрыты серебром, что снижает переходное сопротивление и повышает надёжность соединения.

Изделие предназначено для нормальных климатических условий по ГОСТ. Проходной диаметр корпуса составляет 64 мм, что соответствует типовой кабельной розетке с прямым патрубком.

Конструктивные особенности и применение

Розетка ШР60П47НШ2 оснащена прямым патрубком и гайкой для неэкранированного кабеля, что упрощает монтаж и обеспечивает надёжное крепление кабельной линии. Комбинированное сочетание контактов диаметром 1,5 мм и 2,5 мм позволяет одновременно коммутировать сигнальные и силовые цепи в одном соединителе.

Типовые сферы применения: промышленное оборудование, специальные системы управления, измерительные комплексы и другие устройства, где требуется многоконтактное подключение при повышенных требованиях к виброустойчивости и температурному диапазону.
