ШР60П47НШ2: кабельная розетка для многоконтактных электрических соединений

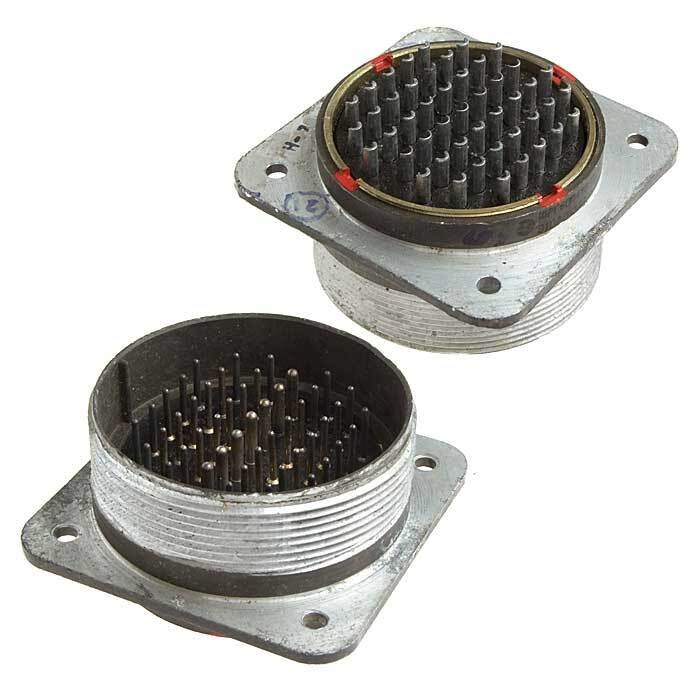

ШР60П47НШ2 — цилиндрический низкочастотный разъём серии ШР, выполненный в виде кабельной розетки с прямым патрубком. Изделие применяется для надёжного разъёмного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция рассчитана на подключение большого числа проводников в одном соединителе: разъём оснащён 47 контактами и подходит для монтажа неэкранированного кабеля. Резьбовой способ сочленения помогает надёжно фиксировать соединение и снижает риск самопроизвольного разъединения при вибрационных нагрузках.

Конструкция ШР60П47НШ2

Маркировка ШР60П47НШ2 указывает на принадлежность изделия к серии цилиндрических штепсельных разъёмов ШР. Исполнение представляет собой кабельную розетку, а прямой патрубок упрощает прямой ввод кабеля и организацию аккуратного монтажа в ограниченном пространстве.

Основные особенности конструкции:

• Кабельное исполнение — розетка предназначена для установки на кабель.

• Прямой патрубок — удобен для прямого вывода кабеля без изменения направления.

• 47-контактная компоновка — позволяет объединить силовые, сигнальные и управляющие цепи в одном разъёме.

• Негерметичное исполнение — разъём следует использовать в аппаратуре, где предусмотрена защита от прямого воздействия влаги и загрязнений.

• Резьбовое сочленение — обеспечивает механически устойчивое соединение ответных частей.

Технические характеристики

Контактная группа ШР60П47НШ2 включает 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое сочетание позволяет использовать разъём для многожильных кабельных сборок, где одновременно присутствуют цепи с различными требованиями к допустимой токовой нагрузке.

Указанные параметры следует сопоставлять с требованиями конкретного проекта, технической документацией на изделие и характеристиками ответной части разъёма.

Где применяется разъём

ШР60П47НШ2 используется там, где необходимо быстро подключать и отключать многоконтактные кабельные линии без индивидуального соединения каждого проводника. Он может применяться в следующих задачах:

• Производственное и испытательное оборудование.

• Радиоэлектронные устройства и комплексы связи.

• Контрольно-измерительная аппаратура.

• Системы автоматики и управления.

• Электротехнические шкафы, пульты и приборные блоки.

• Кабельные сборки для оборудования, работающего в условиях вибрации.

Разъёмы семейства ШР рассчитаны на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В, что делает их востребованными в низкочастотных электрических системах различного назначения.

Что учитывать при подборе

При использовании ШР60П47НШ2 важно проверить совместимость с ответной частью по типу корпуса, контактной формуле, расположению ключа и варианту сочленения. Также необходимо учитывать реальные токи по отдельным цепям, сечение подключаемых проводов, условия окружающей среды и требования к виброустойчивости оборудования.

Для стабильной работы соединения необходимо соблюдать технологию монтажа: корректно подготовить кабель, выполнить пайку или иной предусмотренный способ присоединения проводов, исключить механическое натяжение жил и обеспечить надёжную фиксацию кабеля в патрубке. Правильно собранная кабельная розетка ШР60П47НШ2 помогает создать компактное, ремонтопригодное и организованное многоконтактное соединение.
