Назначение и область применения

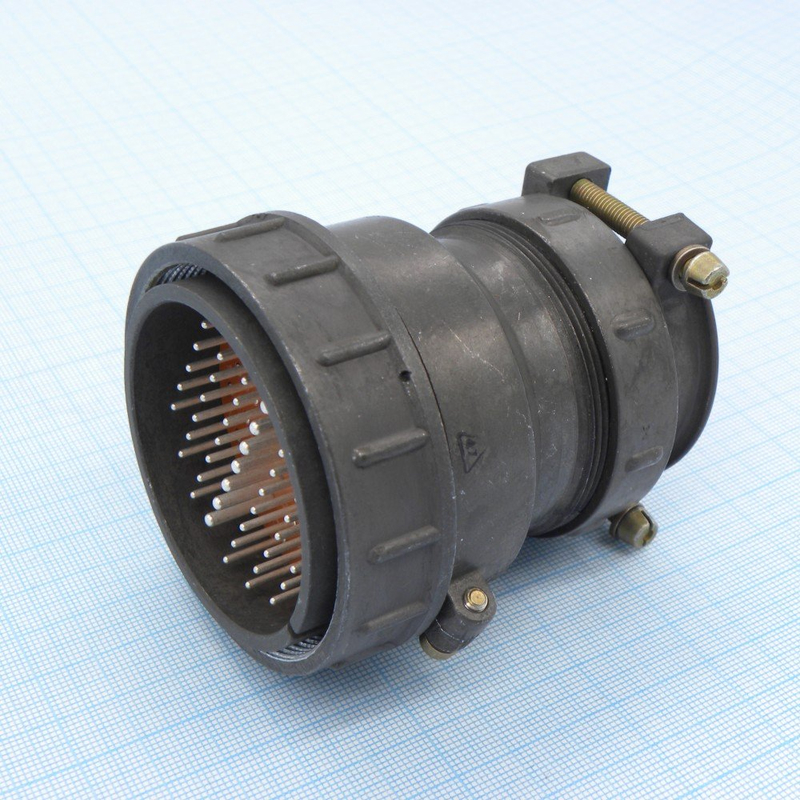

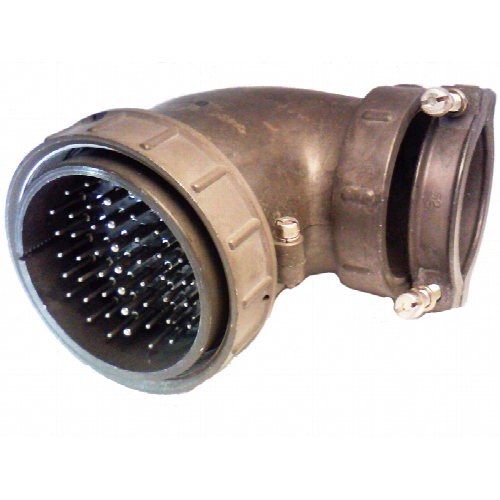

Вилка кабельная ШР60П47НГ2Н представляет собой цилиндрический низкочастотный соединитель, предназначенный для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие относится к негерметичному типу соединителей и имеет климатическое исполнение УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата.

Соединитель рассчитан на внутреннее и наружное применение при обязательной защите от прямого попадания пыли и воды. Он подходит для построения надёжных разъёмных соединений в различных электрических системах, где требуется частая коммутация цепей с сохранением стабильных параметров контакта.

Конструктивные особенности

ШР60П47НГ2Н оснащена 47 контактами, распределёнными по двум типоразмерам:

• 40 контактов диаметром 1,5 мм;
• 7 контактов диаметром 2,5 мм.

Контактные элементы изготовлены из материалов с покрытием серебром или никелем, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Сопротивление контакта составляет не более 5 мОм для элементов диаметром 1,5 мм и не более 2 мОм для элементов диаметром 2,5 мм.

Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм в нормальных климатических условиях. Амплитудное значение рабочего напряжения цепи достигает 850 В.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт зависит от его диаметра:

• контакты диаметром 1,5 мм — до 20 А;
• контакты диаметром 2,5 мм — до 35 А.

Общая максимальная токовая нагрузка на соединитель не превышает 399 А. Такое распределение позволяет гибко компоновать силовые и сигнальные цепи в пределах одного корпуса.

Эксплуатационные характеристики

Соединитель рассчитан на количество сочленений-расчленений до 500 циклов, минимальная наработка составляет 1000 часов. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).

Устойчивость к механическим воздействиям подтверждена следующими параметрами:

• одиночный механический удар — 5000 метров на секунду в квадрате (500 g);
• многократный механический удар — 350 метров на секунду в квадрате (35 g).

Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном пониженном давлении до 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени миллиметров ртутного столба).

Совместимость

Ответной частью для вилки кабельной ШР60П47НГ2Н являются розетки серии ШР60, в том числе модель ШР60ПК47НГ2 и аналогичные исполнения, соответствующие данному типоразмеру и схеме расположения контактов.
