Назначение и область применения

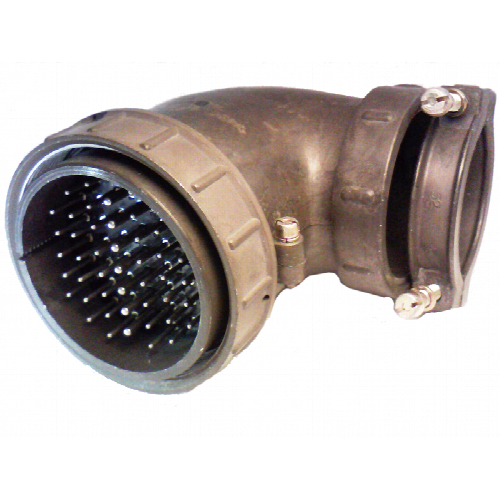

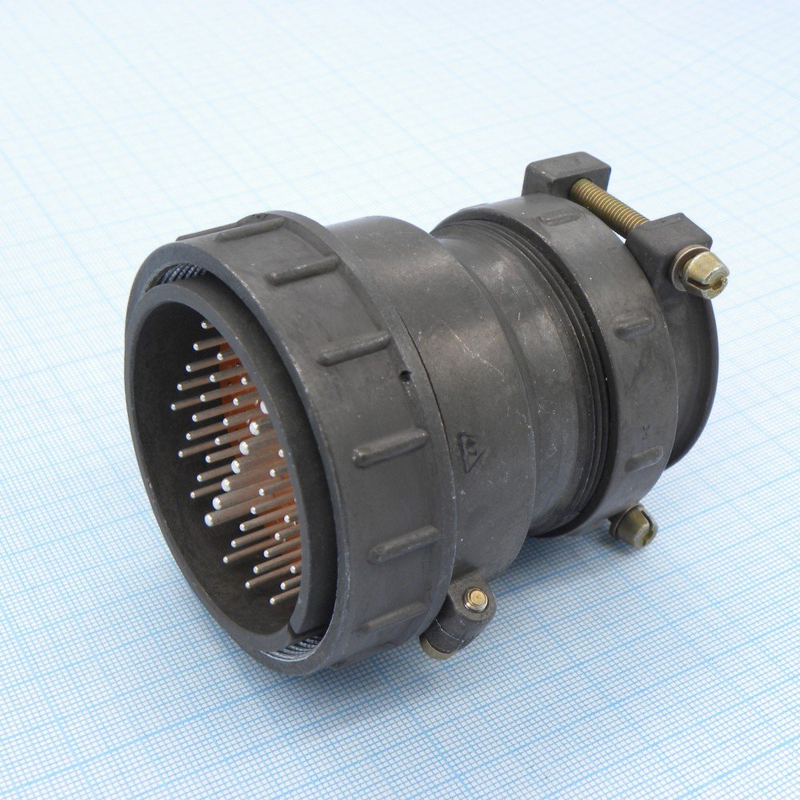

Вилка кабельная ШР60П47НГ2Н представляет собой цилиндрический низкочастотный соединитель, предназначенный для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие относится к серии ШР и применяется в составе разъёмных соединений для коммутации силовых и сигнальных линий в промышленном оборудовании, электротехнических установках и аппаратуре специального назначения.

Соединитель рассчитан на эксплуатацию в климатическом исполнении УХЛ, что допускает его использование в условиях умеренного и холодного климата. Конструкция предусматривает как внутреннее, так и наружное применение при обеспечении защиты от пыли и воды. Благодаря негерметичному исполнению вилка подходит для установки в корпусах оборудования, распределительных шкафах и других зонах, где не требуется герметизация места сочленения, но важна надёжная фиксация и стабильный электрический контакт.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60П47НГ2Н содержит полную информацию о конструктивном исполнении изделия. Условный размер корпуса составляет 60, что определяет габаритные и присоединительные размеры соединителя. Буква «П» указывает на наличие прямого патрубка, обеспечивающего удобный ввод кабеля без дополнительных угловых переходников. Количество контактов равно 47, при этом контактная группа комбинированная: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

Вид гайки патрубка обозначен буквой «Н» — исполнение для неэкранированного кабеля. Вид контактов «Г» соответствует вилочной части соединителя. Сочетание контактов «2» подтверждает общее количество контактов — сорок семь. Покрытие контактов — никель, что указано буквой «Н» в конце маркировки; при отсутствии данной буквы покрытие было бы серебряным. Никелевое покрытие обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления.

Технические характеристики

Электрические параметры вилки обеспечивают её применение в цепях с амплитудным значением напряжения до 850 В. Сопротивление контакта не превышает 5 мОм для контактов диаметром 1,5 мм и 2 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует отсутствие утечек между соседними цепями.

Максимальная токовая нагрузка на одиночный контакт составляет:

• для контактов диаметром 1,5 мм — 20 А;
• для контактов диаметром 2,5 мм — 35 А.

Максимальная общая токовая нагрузка на соединитель достигает 399 А, что позволяет использовать изделие в силовых цепях с высокой суммарной мощностью.

Механическая надёжность и ресурс

Соединитель рассчитан на 500 циклов сочленений-расчленений, что подтверждает его пригодность для многократного использования при техническом обслуживании и замене блоков. Минимальная наработка составляет 1000 часов.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Конструкция выдерживает механические удары одиночного действия с высоким ускорением, что позволяет применять вилку в аппаратуре, эксплуатируемой в условиях вибрационных и ударных нагрузок.

Монтаж и совместимость

Вилка ШР60П47НГ2Н предназначена для монтажа с неэкранированными кабелями. Прямой патрубок упрощает разделку кабеля и фиксацию жил в контактных хвостовиках. Изделие совместимо с ответными частями серии ШР соответствующего типоразмера и контактной схемы. Артикул для заказа — 11068.
