Разъем ШР60П47НГ2Н не является розеткой кабельной, а представляет собой вилку кабельную. Однако, я могу предоставить информацию о технических характеристиках и назначении вилки кабельной ШР60П47НГ2Н , а также о розетка х, совместимых с ней.

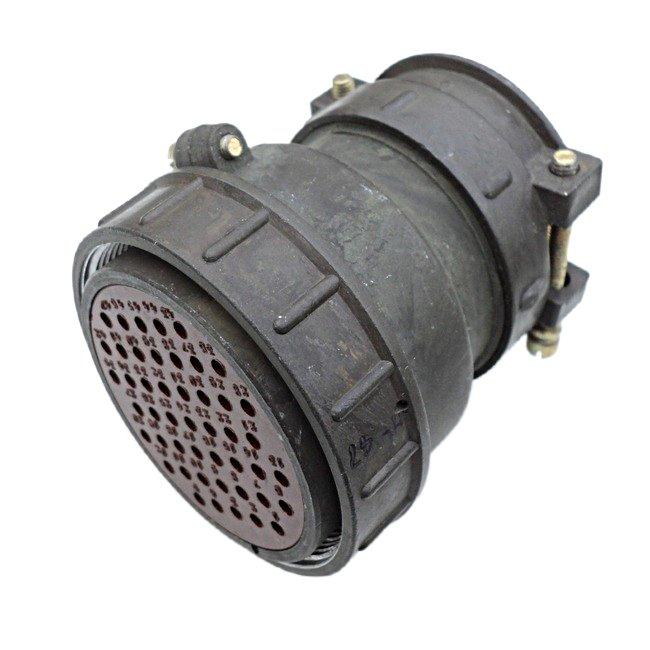

вилка кабельная ШР60П47НГ2Н

Технические характеристики :

• Количество контактов и их диаметр : 47 штук (40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм).

• Сопротивление контакта : не более 5 мОм для контактов диаметром 1,5 мм и 2 мОм для контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.

• Максимальная общая токовая нагрузка : не более 399 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : серебро или никель.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Амплитудное значение напряжения цепи : до 850 В.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : диапазон частот 1-5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Атмосферное пониженное давление : до 1,3*10?? Па.

• Рабочие температуры : от -60°C до +60°C.

розетка, совместимая с ШР60П47НГ2Н

Для вилки ШР60П47НГ2Н подходящей розеткой является, например, ШР60ПК47НГ2. Эта розетка также имеет 47 контактов (40 диаметром 1,5 мм и 7 диаметром 2,5 мм), предназначена для работы в аналогичных условиях и имеет схожие технические характеристики.

Технические характеристики розетки ШР60ПК47НГ2 :

• Сопротивление контакта : не более 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт : 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.

• Максимальная общая токовая нагрузка : не более 399 А.

• Тип соединителя : негерметичный, климатика УХЛ.

• Материал контактов : серебро или никель.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Амплитудное значение напряжения цепи : до 850 В.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Синусоидальная вибрация : диапазон частот 1-5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Атмосферное пониженное давление : до 1,3*10?? Па.

• Рабочие температуры : от -60°C до +60°C.
