Назначение

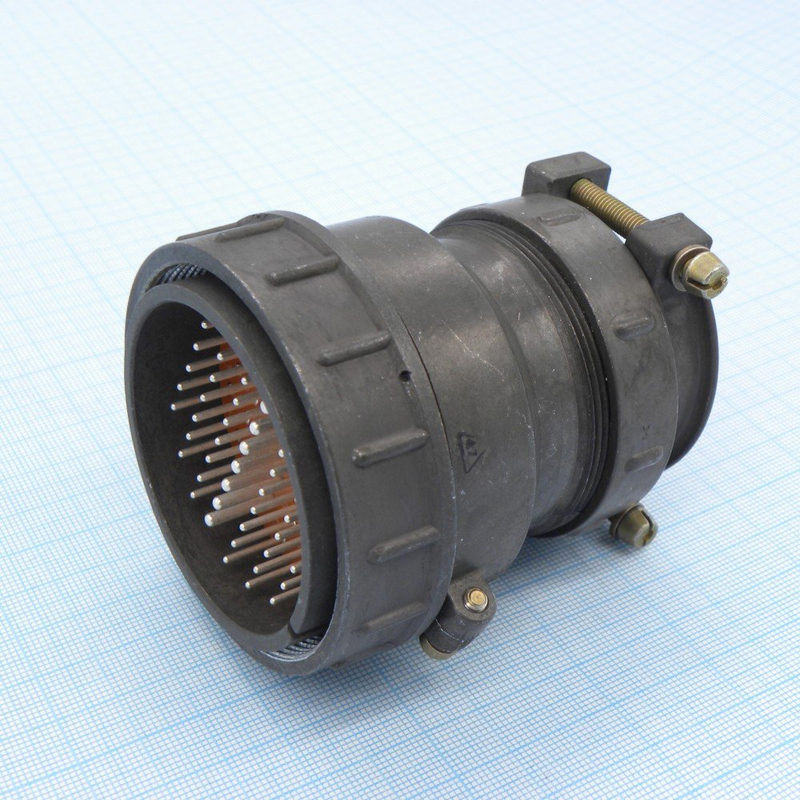

ШР60П47Н2Н — кабельная вилка цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных систем. Разъём обеспечивает разъёмное сочленение кабельной части с ответной блочной или кабельной розеткой соответствующего типоразмера и схемы расположения контактов.

Конструкция рассчитана на применение внутри помещений и вне их при условии защиты от прямого попадания пыли и влаги. Климатическое исполнение УХЛ позволяет эксплуатировать соединитель в районах с умеренным и холодным климатом.

Конструкция и технические особенности

Корпус вилки имеет условный размер 60 мм. Изделие оснащено прямым кабельным патрубком, гайка которого предназначена для фиксации неэкранированного кабеля. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов. Такая схема исключает неправильную установку вилки относительно розетки и защищает контакты от повреждения при сборке.

Количество контактов — 47. В составе контактной группы применены контакты двух диаметров:

• контакты диаметром 1,5 мм — допустимый рабочий ток до 7 А на контакт;
• контакты диаметром 2,5 мм — допустимый рабочий ток до 17,5 А на контакт.

Рабочее напряжение составляет до 850 В. Контакты имеют никелевое покрытие, что повышает стойкость к окислению и сохраняет стабильность переходного сопротивления. Допустимое количество перепаек контактов — не более трёх.

Габаритные размеры вилки: 80,7×81,1×72,5 мм.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Основные параметры устойчивости:

• температура окружающей среды — от минус 60°C до плюс 60°C;
• смена температур с учётом перегрева контактов — от минус 60°C до плюс 110°C;
• вибрационные нагрузки — диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• ударные нагрузки — одиночные удары до 5000 м/с², многократные удары до 350 м/с²;
• линейное ускорение — до 2000 м/с²;
• пониженное атмосферное давление — до 1,3·10⁻⁴ Па.

Приведённые значения подтверждают пригодность разъёма для аппаратуры, работающей в условиях значительных механических и климатических нагрузок.

Применение

ШР60П47Н2Н применяется в качестве кабельной части разъёмного соединения в силовых и сигнальных цепях аппаратуры различного назначения. Изделие подходит для монтажа на неэкранированный кабель с последующей фиксацией гайкой патрубка. Благодаря резьбовому сочленению и наличию шпоночной поляризации соединение сохраняет надёжность при вибрации и механических воздействиях.

Разъём используется при сборке жгутов, подключении выносных блоков, организации межблочных связей в стационарных и подвижных установках. Контактная группа с двумя типоразмерами контактов позволяет в одном соединителе коммутировать цепи с разными токовыми нагрузками.

Расшифровка обозначения

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — вилка с прямым патрубком;
• 47 — число контактов;
• Н — нормальные условия эксплуатации;
• Г2 — гайка патрубка для неэкранированного кабеля;
• Н — покрытие контактов (никель).

Артикул изделия — 11067. Категория — ШР60.
