Назначение и область применения

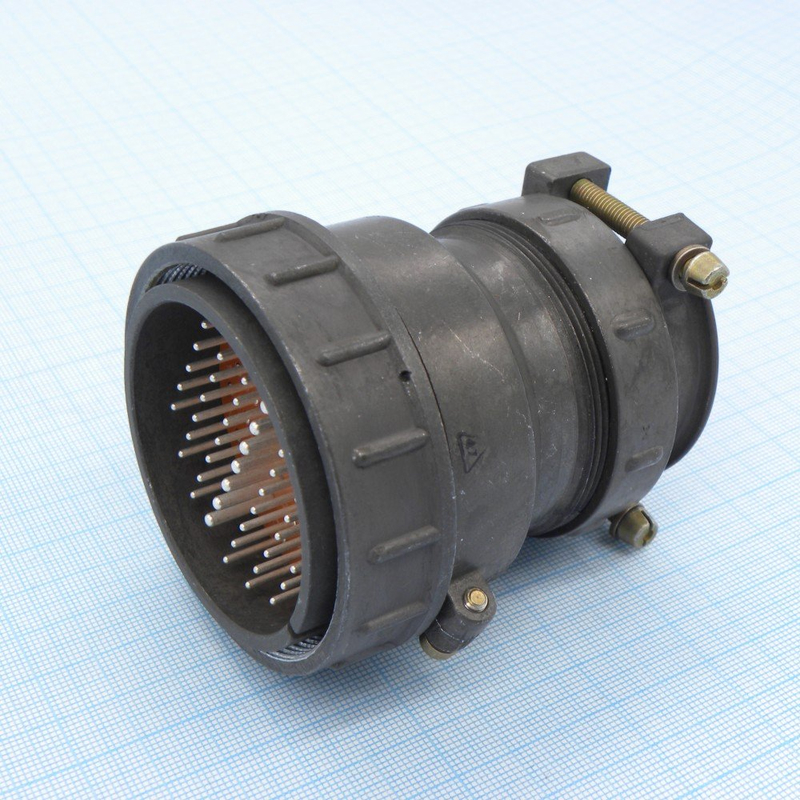

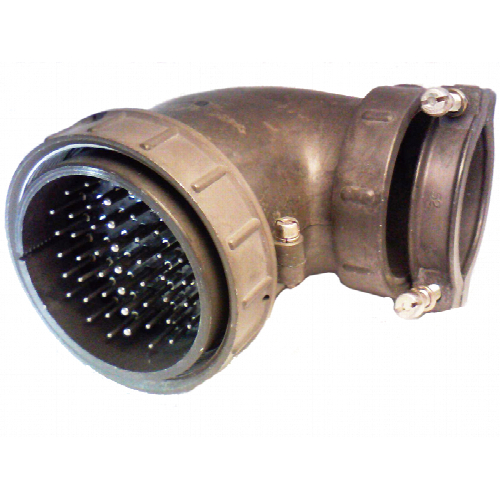

ШР60П47НГ2 представляет собой кабельную вилку цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 вольт, что позволяет использовать разъём в широком спектре электротехнического оборудования средней мощности.

Соединитель рассчитан на эксплуатацию в условиях механических воздействий, включая синусоидальную вибрацию в диапазоне частот от 1 до 5000 герц. Это делает вилку пригодной для применения в аппаратуре, подверженной вибрационным нагрузкам, в том числе в промышленных установках, измерительных комплексах и передвижном оборудовании.

Конструкция с прямым патрубком упрощает монтаж кабеля и обеспечивает аккуратный вывод проводников без излишних перегибов. Пластмассовый корпус снижает массу изделия и обеспечивает электрическую изоляцию токоведущих частей от внешних элементов конструкции.

Ключевые технические параметры

Вилка оснащена 47 контактами, что относит её к многоконтактным соединителям высокой плотности монтажа. Контактная группа разделена по диаметру на две категории:

• 40 контактов диаметром 1,5 мм;
• 7 контактов диаметром 2,5 мм.

Материал контактов — серебро. Применение серебряного покрытия обеспечивает низкое переходное сопротивление и стабильность электрического соединения в течение длительного срока эксплуатации. Сопротивление контакта для элементов диаметром 1,5 мм составляет не более 2,5 миллиом.

Масса изделия в брутто-исполнении равна 293,3 грамма. Указанный вес учитывает корпус, контактную группу и элементы крепления, что позволяет заранее оценить нагрузку на кабель и ответную часть соединителя.

Конструктивные особенности

Вилка выполнена в цилиндрическом форм-факторе, характерном для серии ШР60. Корпус изготовлен из пластмассы, что обеспечивает сочетание достаточной механической прочности и сравнительно небольшой массы. Прямой патрубок предназначен для ввода кабеля и фиксации его оболочки, исключая передачу растягивающих усилий непосредственно на контактные соединения.

Серебряные контакты сохраняют низкое сопротивление даже при многократных циклах сочленения и расчленения, что особенно важно для разъёмов, используемых в условиях периодического технического обслуживания и замены блоков. Дифференциация контактов по диаметру позволяет распределять силовые и сигнальные цепи внутри одного соединителя, упрощая разводку и повышая надёжность соединения в целом.

Применение и совместимость

Изделие относится к категории ШР60 и предназначено для работы в составе низкочастотных соединительных линий. Вилка может применяться в электрических цепях постоянного и переменного тока, где требуется многоконтактное разъёмное соединение с напряжением до 850 вольт и частотой до 3 мегагерц.

Благодаря виброустойчивости в диапазоне от 1 до 5000 герц соединитель подходит для установки в аппаратуру, работающую в условиях постоянной или периодической вибрации. Конструкция прямого патрубка упрощает монтаж и обслуживание кабельных сборок, а серебряное покрытие контактов обеспечивает стабильные электрические характеристики в течение всего срока службы.
