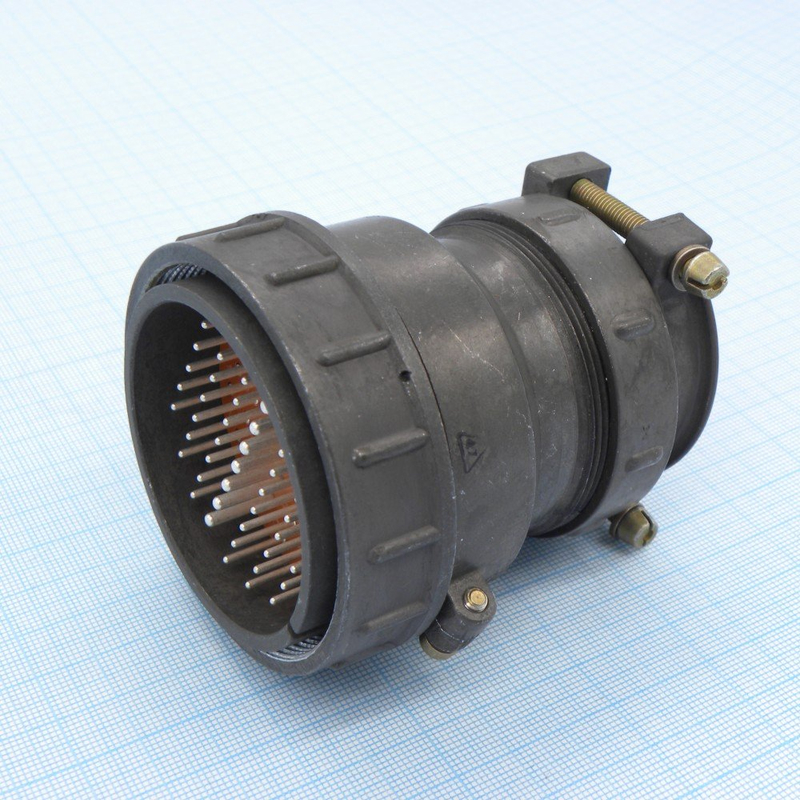

ШР60П47НГ2 — кабельная вилка на 47 контактов для промышленной аппаратуры

ШР60П47НГ2 — цилиндрический низкочастотный кабельный соединитель серии ШР, предназначенный для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Исполнение с прямым патрубком рассчитано на подключение неэкранированного кабеля и подходит для оборудования, где требуется передавать большое число сигнальных и силовых цепей через один многоконтактный интерфейс.

Назначение разъёма ШР60П47НГ2

Кабельная вилка ШР60П47НГ2 применяется в системах автоматики, контрольно-измерительной технике, электротехнических шкафах, промышленном оборудовании, радиоэлектронной аппаратуре и специальных комплексах. Соединитель обеспечивает удобное отключение и повторное подключение кабельных сборок при техническом обслуживании, замене модулей или монтаже оборудования.

Разъём относится к негерметичным соединителям. Поэтому при его применении следует учитывать условия эксплуатации и, при необходимости, предусматривать защиту места соединения от влаги, пыли, химически активных сред и прямого механического воздействия.

Основные характеристики ШР60П47НГ2

Конструкция и контактная часть

Главная особенность ШР60П47НГ2 — комбинированная контактная вставка. Внутри корпуса расположены 40 штыревых контактов диаметром 1,5 мм для сигнальных, управляющих и маломощных цепей, а также 7 контактов диаметром 2,5 мм для цепей с повышенной токовой нагрузкой. Такое распределение позволяет использовать один разъём одновременно для питания, передачи дискретных сигналов, управления исполнительными механизмами и обмена данными в низкочастотных системах.

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышению стабильности электрического контакта. Для контактов диаметром 1,5 мм нормируется сопротивление до 2,5 мОм, для контактов диаметром 2,5 мм — до 1 мОм.

Прямой патрубок кабельной вилки удобен для ввода кабеля вдоль продольной оси соединителя. Это решение особенно рационально при прямолинейной прокладке жгута, а также в случаях, когда требуется сохранить компактность кабельной сборки без бокового отвода.

Расшифровка маркировки

Маркировка ШР60П47НГ2 указывает на ключевые конструктивные признаки изделия:

• ШР — серия цилиндрических низкочастотных разъёмов.

• 60 — условный размер корпуса.

• П — кабельная вилка прямого исполнения.

• 47 — количество контактов.

• НГ — исполнение для неэкранированного кабеля.

• 2 — сочетание контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

Для работы в составе разъёмного соединения вилка ШР60П47НГ2 сочленяется с совместимой ответной частью, например с приборной розеткой соответствующего типоразмера, контактной формулы и ключевания. При подборе пары принципиально важно сверить не только количество контактов, но и сочетание их диаметров, исполнение корпуса, способ монтажа и взаимную поляризацию.

Преимущества использования

ШР60П47НГ2 востребован в оборудовании с высокой плотностью межблочных соединений благодаря следующим особенностям:

• 47 контактов в одном корпусе для комплексного подключения кабельного жгута.

• Разделение цепей по токовой нагрузке за счёт контактов двух диаметров.

• Допустимое напряжение до 850 В.

• Резьбовое соединение, повышающее устойчивость к вибрации и случайному разъединению.

• Низкое переходное сопротивление серебрёных контактов.

• Высокое сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Возможность многократного подключения и отключения в процессе эксплуатации.

Особенности монтажа

Перед монтажом разъёма ШР60П47НГ2 необходимо сопоставить сечение проводника с типом контакта. Для контактных элементов диаметром 1,5 мм указывается допустимое сечение подключаемого провода до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм².

При сборке кабельной части важно соблюдать нумерацию контактов по монтажной документации, исключать натяжение проводников у мест пайки, контролировать качество изоляции и не допускать попадания флюса, влаги либо металлической стружки на изолятор и контактную группу. После монтажа рекомендуется проверить отсутствие коротких замыканий между цепями, сопротивление изоляции и надёжность резьбового сочленения.

ШР60П47НГ2 — практичное решение для многоконтактных кабельных соединений, где одновременно важны электрическая надёжность, удобство обслуживания, разделение сигнальных и силовых цепей, а также механическая фиксация разъёма.
