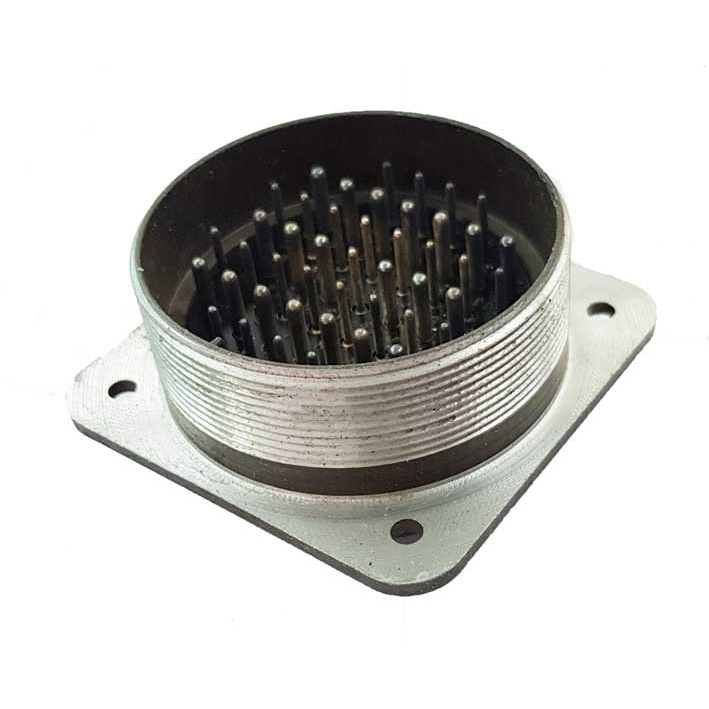

ШР60П47ЭШ2Н — это розетка кабельная с прямым патрубком, а не вилка блочная. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены основные характеристики и особенности этого разъема:

Технические характеристики

• Условное обозначение : ШР60П47ЭШ2Н, где:

  • ШР — тип соединителя.

  • 60 — условный размер корпуса.

  • П — с прямым патрубком.

  • 47 — количество контактов.

  • Э — для экранированного кабеля.

  • Ш — розетка.

  • 2 — сочетание контактов.

  • Н — покрытие контактов никелем.

• Количество контактов и их диаметр : 47 контактов (40 контактов ? 1,5 мм и 7 контактов ? 2,5 мм).

• Максимальная токовая нагрузка на контакт :

  • Для контактов ? 1,5 мм: 7 А.

  • Для контактов ? 2,5 мм: 17,5 А.

• Максимальное рабочее напряжение : не более 850 В постоянного тока.

• Сопротивление на контактах :

  • Для контактов ? 1,5 мм: 2,5 мОм.

  • Для контактов ? 2,5 мм: 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.
