Назначение и область применения

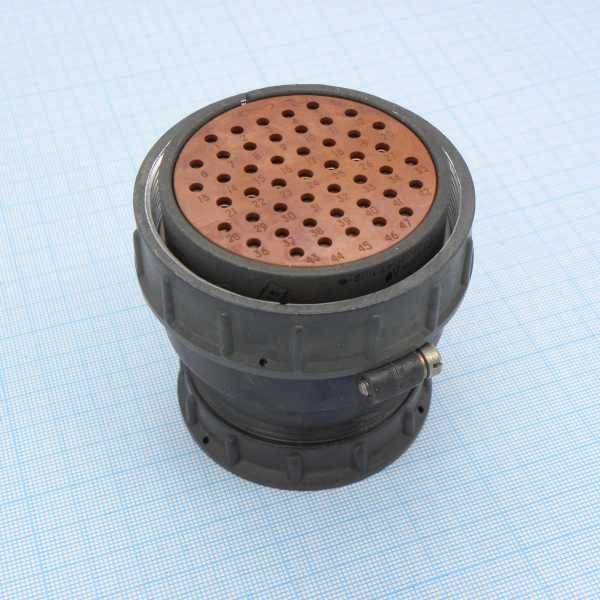

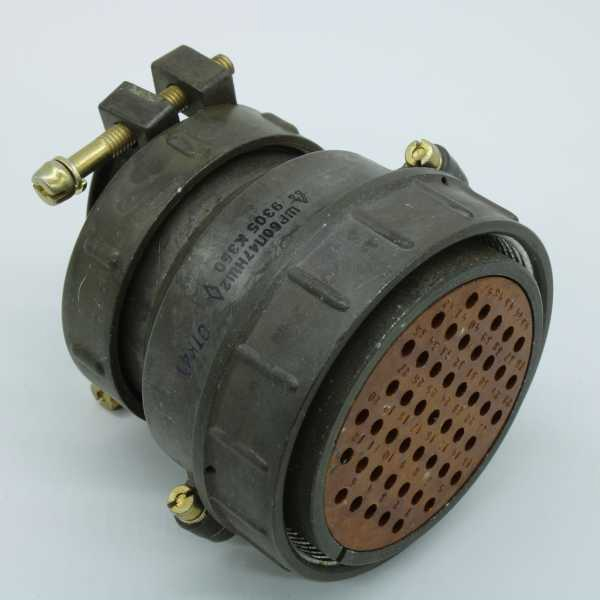

Кабельная розетка ШР60П47ЭШ2Н представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей с экранированными и неэкранированными кабелями. Изделие входит в категорию ШР60 и ориентировано на использование в промышленном оборудовании, электронной аппаратуре и системах, где требуется стабильная передача сигналов и электропитания.

Розетка применяется в составе разъёмных соединений, обеспечивая быстрое подключение и отключение кабельных линий без необходимости пайки или демонтажа всей магистрали. Конструкция рассчитана на эксплуатацию в условиях, характерных для производственных цехов, лабораторий, телекоммуникационных узлов и испытательных стендов.

Технические характеристики

Изделие ШР60П47ЭШ2Н обладает следующими подтверждёнными параметрами:

• Тип соединителя: цилиндрический низкочастотный.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: переменный ток частотой до 3 МГц.
• Материал корпуса: пластмасса, обеспечивающая малый вес и устойчивость к внешним воздействиям.
• Категория: ШР60.
• Артикул: 11087.
• Приемка: «5».

Корпус из пластмассы снижает общую массу соединителя и исключает коррозионное разрушение, что особенно важно при монтаже в агрессивных средах или при длительной эксплуатации. Рабочее напряжение до 850 В позволяет использовать розетку в силовых цепях умеренной мощности, а частотный предел 3 МГц гарантирует корректную передачу сигналов без значительных искажений.

Особенности конструкции и эксплуатации

Розетка ШР60П47ЭШ2Н адаптирована для работы как с экранированными, так и с неэкранированными кабелями. Это расширяет сферу применения изделия, поскольку одна и та же модель может использоваться в линиях с повышенными требованиями к помехозащищённости и в стандартных проводных соединениях.

Экранированные кабели обеспечивают защиту от электромагнитных наводок, что особенно актуально при передаче слаботочных сигналов. Неэкранированные кабели применяются в цепях, где уровень помех не критичен, а приоритет отдаётся простоте и стоимости монтажа. Универсальность розетки позволяет стандартизировать парк соединителей на предприятии и сократить номенклатуру запасных частей.

Преимущества использования

• Универсальность: совместимость с экранированными и неэкранированными кабелями.
• Надёжность: стабильное электрическое соединение при номинальных нагрузках.
• Простота монтажа: лёгкая установка и замена без специализированного сложного инструмента.
• Защита от помех: корректная работа с экранированными линиями снижает влияние внешних наводок.
• Механическая устойчивость: пластмассовый корпус противостоит внешним воздействиям и не подвержен коррозии.

Рекомендации по применению

Розетка ШР60П47ЭШ2Н устанавливается на ответную часть соединителя или непосредственно на панель оборудования. При монтаже необходимо учитывать тип используемого кабеля и обеспечивать надёжную фиксацию контактов. Для экранированных кабелей рекомендуется подключать экран к соответствующему контакту корпуса для сохранения целостности защиты от помех.

Изделие предназначено для стационарного и полустационарного применения в распределительных шкафах, блоках управления, измерительных комплексах и промышленных установках. Приемка «5» подтверждает соответствие изделия установленным требованиям по качеству и работоспособности.
