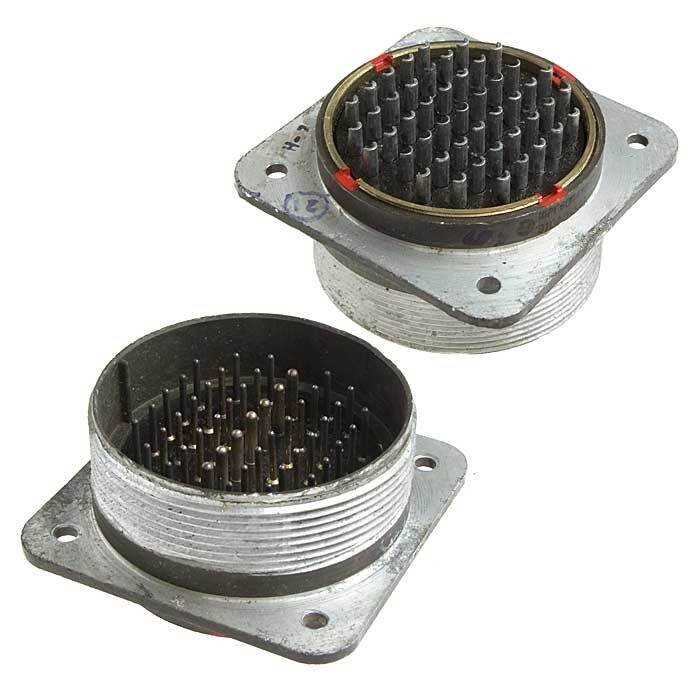

ШР60П47ЭШ2Н: многоконтактный цилиндрический разъём для ответственных соединений

ШР60П47ЭШ2Н — низкочастотный цилиндрический электрический соединитель серии ШР, рассчитанный на формирование надёжных многоконтактных соединений в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение с 47 контактами позволяет компактно объединять цепи питания, управления, сигнализации и передачи данных в одном разъёмном узле.

Конструкция изделия ориентирована на объёмный монтаж проводов методом пайки и применение в оборудовании, где важны механическая прочность, стабильность электрических параметров и устойчивость к внешним воздействиям. Соединение частей разъёма выполняется резьбовым способом, что снижает риск случайного рассоединения при вибрации и эксплуатации в подвижных системах.

Конструктивные особенности

Маркировка ШР60П47ЭШ2Н указывает на принадлежность изделия к серии цилиндрических разъёмов ШР с условным размером корпуса 60 и контактной вставкой на 47 позиций. Для данного сочетания контактов используется комбинированная схема: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое распределение позволяет прокладывать в одном соединителе как маломощные сигнальные линии, так и цепи с более высокой токовой нагрузкой.

Контакты имеют никелевое покрытие. Оно повышает стойкость контактной группы к окислению, механическому износу и неблагоприятным условиям хранения, а также способствует сохранению рабочих характеристик при многократном подключении и отключении.

Ключевые особенности ШР60П47ЭШ2Н:

• 47 контактов для организации сложных электрических интерфейсов

• Комбинация контактов диаметром 1,5 и 2,5 мм

• Резьбовое сочленение вилки и розетки

• Монтаж проводов пайкой

• Приборное исполнение без патрубка

• Никелированная контактная группа

• Цилиндрический корпус, удобный для применения в шкафах, блоках и корпусах оборудования.

Электрические параметры

Разъёмы семейства ШР применяют в цепях постоянного и переменного тока. Для исполнения с контактами 1,5 и 2,5 мм допустимая токовая нагрузка составляет до 7 А и до 17,5 А соответственно, а максимальное рабочее напряжение постоянного тока — до 850 В.

Сопротивление контактов является важным показателем для силовых и сигнальных соединений. Для контактов диаметром 1,5 мм оно составляет не более 2,5 мОм, а для контактов диаметром 2,5 мм — не более 1 мОм при серебряном покрытии; для никелированных контактов в материалах по серии приведены значения до 5 и 2 мОм соответственно. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Такие характеристики помогают уменьшить потери напряжения в соединении, сохранить электрическую развязку между цепями и обеспечить предсказуемую работу оборудования при наличии большого числа подключённых проводников.

Надёжность и условия работы

ШР60П47ЭШ2Н рассчитан минимум на 500 циклов сочленения и расчленения. Это делает его подходящим для аппаратуры, которая нуждается в периодическом демонтаже, техническом обслуживании, замене модулей либо подключении переносных кабельных сборок.

Соединители серии ШР могут работать при температуре окружающего воздуха от −60 до +60 °C. Также указывается устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, что важно для транспортного, промышленного, энергетического и приборостроительного оборудования.

При наружном применении разъём требует конструктивной защиты от прямого попадания пыли и влаги со стороны изделия или оборудования. Серия относится к негерметичным соединителям, поэтому степень фактической защиты узла определяется не только самим разъёмом, но и исполнением корпуса, кабельного ввода, уплотнений и монтажной зоны.

Где применяется ШР60П47ЭШ2Н

Многоконтактный разъём ШР60П47ЭШ2Н востребован там, где необходимо собрать большое количество электрических линий в единый разъёмный интерфейс. Он может использоваться в следующих задачах:

• Подключение приборных блоков и модулей управления

• Коммутация кабельных жгутов в шкафах автоматики

• Соединение силовых, управляющих и сигнальных цепей

• Оснащение контрольно-измерительной аппаратуры

• Применение в радиоэлектронных комплексах и системах связи

• Подключение оборудования, работающего в условиях вибрации и широкого температурного диапазона

При проектировании соединения важно проверить соответствие ответной части разъёма, схемы расположения контактов, типов контактов, способа установки и требований конкретной документации на изделие. Особое внимание следует уделить распределению токовых цепей между контактами разного диаметра, качеству пайки и защите кабельного ввода от механической нагрузки.
