Назначение

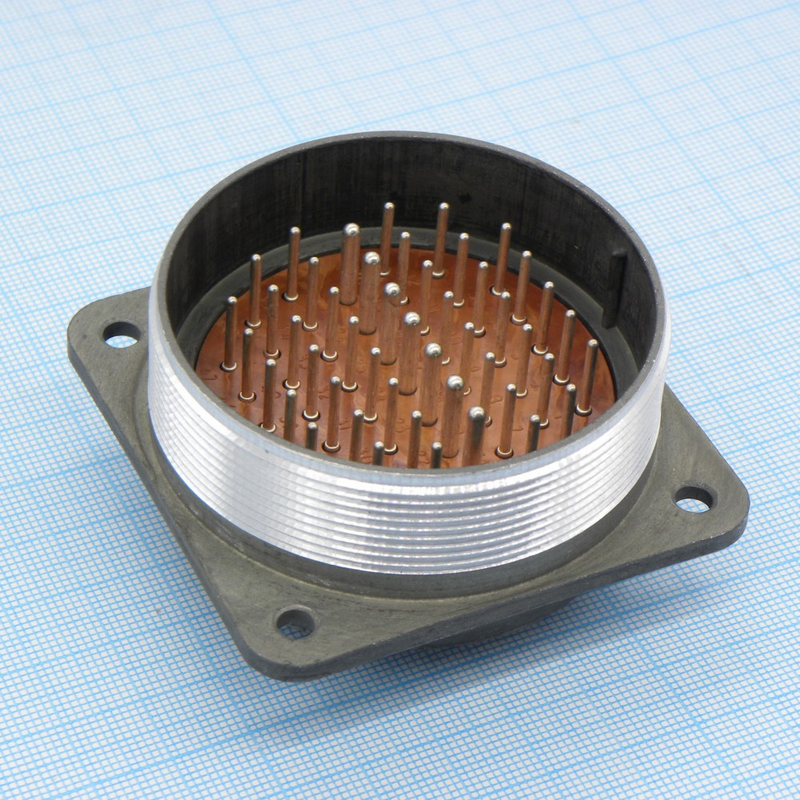

ШР60П47ЭШ2 ВИЛКИ, артикул 51962, представляют собой блочную вилку негерметичного исполнения, входящую в категорию разъемов ШР60. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка рассчитана на низкочастотное применение в диапазоне до 3 МГц и используется для соединения и разъединения цепей постоянного и переменного тока при рабочем напряжении не более 850 В.

Разъемы типа ШР, к которым относится данная вилка, применяются для соединения электрических цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом. При этом для контактов изделия указаны значения максимальной токовой нагрузки: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.

Технические характеристики

Электрические параметры

• Тип разъема: блочная вилка, негерметичная.
• Количество контактов: 47.
• Рабочее напряжение: до 850 В (переменный и постоянный ток).
• Допустимая нагрузка по серии ШР: до 6 А на каждый контакт и до 20 А на соединитель в целом.
• Максимальная токовая нагрузка контактов: до 20 А при диаметре 1,5 мм; до 35 А при диаметре 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Частотный диапазон: низкочастотное применение до 3 МГц.
• Климатическое исполнение: УХЛ.

Механические и эксплуатационные параметры

• Количество циклов соединения и разъединения: до 500.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Воздействие механических нагрузок и вибраций: изделие выдерживает механические нагрузки и вибрации.

Конструкция и материалы

Вилка имеет цилиндрическую форму и рассчитана на низкочастотное применение. Конструкция включает резьбовое соединение, обеспечивающее механическую фиксацию при сопряжении. Корпус изделия выполнен из алюминия. Контакты покрыты серебром и никелем, что улучшает проводимость и защищает контактные поверхности от коррозии.

Исполнение разъема — негерметичное, поэтому при эксплуатации необходимо учитывать условия окружающей среды и обеспечивать защиту от прямого воздействия внешней среды.

Применение и условия эксплуатации

ШР60П47ЭШ2 ВИЛКИ применяются для коммутации электрических цепей в устройствах электроники и радиоаппаратуры. Изделие подходит для внутреннего и наружного применения при условии защиты от воздействия внешней среды. Вилка рассчитана на многократное использование и допускает до 500 циклов соединения и разъединения.

Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение УХЛ подтверждает возможность применения в условиях умеренного климата. Изделие выдерживает механические нагрузки и вибрации.

Категория товара — ШР60. Год, указанный в карточке товара, — 2013.
