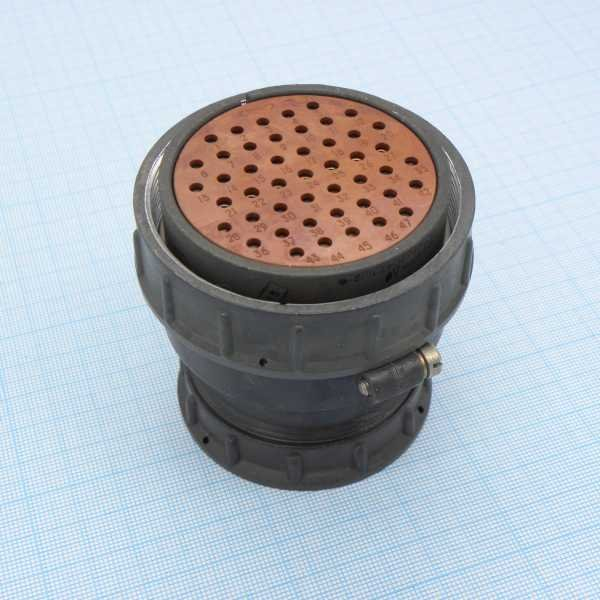

ШР60П47ЭШ2 РОЗЕТКИ 2013г
Технические характеристики
ШР60П47ЭШ2 — это низкочастотная цилиндрическая кабельная розетка серии ШР с резьбовым соединением, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
ШР — штепсельный разъем (низкочастотный цилиндрический).
60 — условный размер корпуса (крупный габарит серии).
П — исполнение кабельное с прямым патрубком.
47 — количество контактов в розетке.
Э — для подключения экранированного кабеля.
Ш — розетка (гнездовая часть).
2 — вариант сочетания диаметров и расположения контактов.
Максимальное рабочее напряжение постоянного тока: не более 850 В.
Контакты двух диаметров: 1,5 мм и 2,5 мм.
Допустимый рабочий ток:
контакты 1,5 мм — до 7 А;
контакты 2,5 мм — до 17,5 А.
Материал и покрытие контактов: латунь с посеребрением (контакты с серебряным покрытием для понижения переходного сопротивления).
Сопротивление контакта:
диаметр 1,5 мм — не более 2,5 мОм;
диаметр 2,5 мм — не более 1 мОм.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Тип: негерметичный цилиндрический соединитель, резьбовое сочленение, нормальные габариты.
Часть соединителя: кабельная розетка с прямым патрубком и накидной гайкой под экранированный кабель.
Предназначена для опрессовки или пайки проводников к хвостовикам контактов (допускается подключение проводов в зависимости от диаметра контакта, для 1,5 мм — площадь сечения до примерно 1,9 мм²).
Поляризация — одношпоночная, что исключает ошибочное взаимное положение вилки и розетки.
Климатическое исполнение: УХЛ, для внутренней и наружной установки (наружная — при дополнительной защите от пыли и воды со стороны потребителя).
