Назначение и область применения

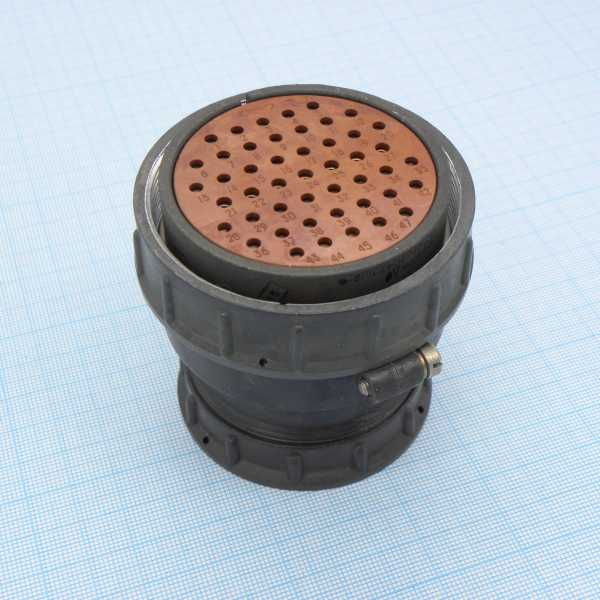

ШР60П47ЭШ2-К — кабельная розетка разъема серии ШР с артикулом 11083. Изделие предназначено для выполнения разъемных электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется как соединитель общего назначения для внутреннего и наружного монтажа; при наружном размещении требуется дополнительная защита от пыли и влаги. Климатическое исполнение — УХЛ.

Разъем относится к категории ШР60 и рассчитан на работу в составе кабельных сборок, где требуется стабильное электрическое соединение с резьбовой фиксацией и одношпоночной поляризацией. Поляризация исключает неправильное сочленение и снижает вероятность повреждения контактов при подключении.

Конструктивные и электрические характеристики

Контактная группа содержит 47 контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Рабочий ток достигает 17,5 А, максимальное напряжение — 850 В. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Покрытие контактов — серебро или никель.

• количество контактов: 47, из них 40 штук диаметром 1,5 мм и 7 штук диаметром 2,5 мм;
• рабочий ток: до 17,5 А;
• максимальное напряжение: 850 В;
• сопротивление контакта: не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм;
• покрытие контактов: серебро или никель;
• диаметр корпуса: 60 мм;
• проходной диаметр: 64 мм;
• сочленение: резьбовое с одношпоночной поляризацией.

Резьбовое сочленение обеспечивает плотную фиксацию ответной части, а диаметр корпуса 60 мм и проходной диаметр 64 мм позволяют монтировать розетку на кабельных вводах соответствующего размера. Конструкция с одношпоночной поляризацией задает единственно правильное положение при сочленении, что важно при большом числе контактов.

Условия эксплуатации и надежность

Изделие сохраняет работоспособность при рабочей температуре от -60 °C до +60 °C. С учетом перегрева контактов допустимая температура составляет до +110 °C. Розетка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² и одиночные удары с ускорением до 5000 м/с². Работоспособность сохраняется при пониженном давлении до 1,3 × 10⁻⁴ Па.

Показатели долговечности

• минимальная наработка: 1000 часов;
• число сочленений-расчленений: 500 циклов;
• срок хранения: 15 лет.

Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе радиоэлектронного оборудования, в том числе при значительных механических воздействиях и перепадах температур.

Применение и монтаж

Кабельная розетка ШР60П47ЭШ2-К используется при сборке и ремонте радиоэлектронной аппаратуры, где требуется разъемное соединение с большим числом силовых и сигнальных цепей. Конструкция допускает внутренний и наружный монтаж; при наружном размещении необходимо обеспечить защиту от пыли и влаги с учетом условий конкретного объекта.

Благодаря резьбовой фиксации и одношпоночной поляризации соединение сохраняет стабильное положение при вибрации и ударах, что снижает вероятность самопроизвольного расчленения. Изделие подходит для применения в аппаратуре, эксплуатируемой в климатическом исполнении УХЛ.
