ШР60П47ЭШ2: 47-контактный цилиндрический разъём для ответственных соединений

ШР60П47ЭШ2 — низкочастотный цилиндрический электрический соединитель серии ШР, рассчитанный на создание многоконтактных разъёмных соединений в цепях постоянного и переменного тока. Модель применяется в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах, промышленном оборудовании и другой технике, где важны механическая прочность, стабильный контакт и удобство обслуживания.

Разъём относится к негерметичному исполнению климатической категории УХЛ. Он предназначен для внутреннего применения, а при дополнительной защите от влаги и пыли может использоваться и в наружных установках. Рабочее напряжение электрических цепей достигает 850 В, а предельная рабочая частота — 3 МГц.

Конструкция ШР60П47ЭШ2

Обозначение ШР60П47ЭШ2 отражает основные особенности конструкции:

• ШР — штепсельный разъём цилиндрического типа с резьбовым сочленением.

• 60 — условный размер корпуса.

• П — исполнение с прямым патрубком.

• 47 — общее число контактов.

• Э — исполнение, рассчитанное на применение экранированного кабеля.

• Ш — часть соединителя: вилка.

• 2 — вариант сочетания контактов.

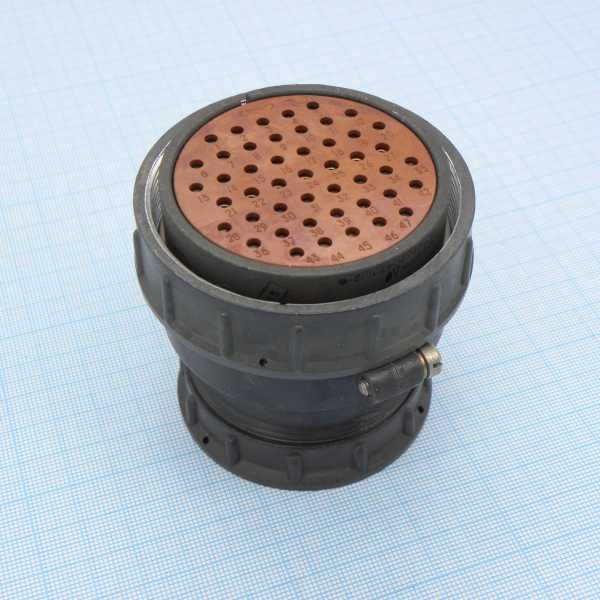

В приборном варианте ШР60П47ЭШ2 представляет собой вилку без патрубка, предназначенную для монтажа на корпусе оборудования. Кабельная ответная часть выполняется в виде розетки с прямым патрубком и элементами для подключения экранированного кабеля. Резьбовое соединение обеспечивает надёжную фиксацию пары, устойчивость к вибрации и защиту от случайного рассоединения при эксплуатации.

Контактная группа и параметры

Главная особенность ШР60П47ЭШ2 — высокая плотность монтажа: в корпусе условного размера 60 размещены 47 контактов двух типоразмеров.

Для контактов диаметром 1,5 мм допускается токовая нагрузка до 20 А на одиночный контакт, а для контактов диаметром 2,5 мм — до 35 А. Такое сочетание удобно для комбинированных жгутов: малые контакты можно задействовать под сигнальные, управляющие и измерительные линии, а более крупные — под силовые цепи.

Преимущества разъёма

ШР60П47ЭШ2 выбирают для аппаратуры, где требуется подключить большое количество цепей через один разъём без ухудшения ремонтопригодности и надёжности соединения.

• 47 контактов в одном корпусе позволяют сократить количество отдельных разъёмов и упростить компоновку оборудования.

• Резьбовое сочленение сохраняет механическую фиксацию при вибрационных и ударных воздействиях.

• Контакты двух диаметров дают возможность объединять сигнальные и силовые линии в одном кабельном вводе.

• Исполнение для экранированного кабеля помогает организовать монтаж экранированных кабельных линий в чувствительных к помехам системах.

• Серебряное или никелевое покрытие контактных элементов направлено на снижение переходного сопротивления и поддержание стабильности электрического контакта.

• Конструкция рассчитана на работу при синусоидальной вибрации в диапазоне 1–5000 Гц и на воздействие механических ударов, что важно для промышленной, транспортной и специальной аппаратуры.

Где применяется ШР60П47ЭШ2

Разъём ШР60П47ЭШ2 используется в стационарных и подвижных системах, в которых необходимо быстрое разъединение кабельной линии при сохранении чёткой идентификации контактов. Типовые области применения:

• шкафы управления, автоматики и телемеханики;

• контрольно-измерительная аппаратура;

• радиоэлектронные комплексы;

• промышленные станки и технологические установки;

• системы связи, сигнализации и диспетчеризации;

• испытательные стенды и лабораторное оборудование;

• силовые и сигнальные кабельные жгуты со смешанной нагрузкой.

Например, в шкафу автоматизации через ШР60П47ЭШ2 можно вывести цепи датчиков, дискретные сигналы, линии управления исполнительными механизмами, питание отдельных устройств и экран кабеля. При техническом обслуживании достаточно разъединить резьбовую пару, не демонтируя каждый провод по отдельности.

Что учитывать при монтаже

При проектировании соединения на базе ШР60П47ЭШ2 необходимо заранее распределить цепи по типоразмерам контактов и проверить фактические токовые нагрузки. Нельзя ориентироваться только на суммарную мощность оборудования: важны ток каждого отдельного проводника, сечение подключаемого провода, нагрев в жгуте и условия прокладки.

Следует также учитывать, что это негерметичный разъём. При установке в запылённых, влажных или уличных условиях необходимы конструктивные меры защиты: герметичный корпус оборудования, кабельные вводы, уплотнение зоны монтажа либо выбор соединителя в герметичном исполнении. Для экранированных линий важно обеспечить непрерывность экрана и корректное подключение его к конструкции патрубка и схеме заземления оборудования.

ШР60П47ЭШ2 остаётся практичным решением для многоконтактных соединений, где требуются высокая плотность контактов, прочное резьбовое сочленение, работа при напряжении до 850 В и возможность включения экранированных кабелей в состав сложного электрического жгута.
