Назначение и область применения

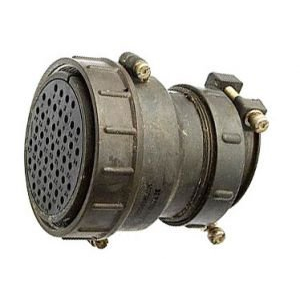

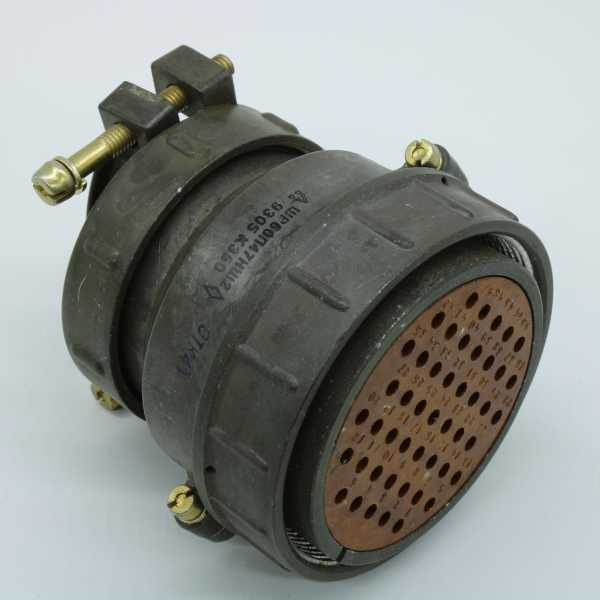

ШР60П47ЭГ2В «5» — это герметичный цилиндрический электрический соединитель из серии ШР. Изделие выполнено в круглом корпусе условным размером 60 мм и относится к приборно-кабельному типу разъёмов. Соединитель предназначен для коммутации кабельных и приборных линий в радиоэлектронной, радиотехнической и промышленной аппаратуре.

Разъём рассчитан на эксплуатацию в оборудовании с повышенными требованиями к вибростойкости, механической прочности и стабильности электрических контактов. Он применяется как внутри приборов, так и снаружи при дополнительной защите от пыли и влаги.

Расшифровка обозначения

• ШР — цилиндрический соединитель;
• 60 — условный размер корпуса 60 мм;
• П — конструктивное исполнение с прямым патрубком;
• 47 — количество контактов в разъёме;
• Э — гайка патрубка для экранированного кабеля;
• Г2 — сочетание контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

В обозначении товара также присутствуют индекс «В» и отметка «5». Артикул изделия — 11077.

Технические параметры

Электрические характеристики

• Количество контактов — 47: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Номинальный рабочий ток — примерно 7 А на контактах диаметром 1,5 мм и около 17,5 А на контактах диаметром 2,5 мм.
• Максимальное рабочее напряжение постоянного тока находится в диапазоне, характерном для изделий серии ШР, — порядка сотен вольт; точное значение зависит от конкретного ТУ или сертификата.

Климатические и механические условия

• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия.
• Возможный нагрев контактов при нагрузке — до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к механическим ударам с ускорением до 5000 метров на секунду в квадрате при одиночном ударе.

Изделие предназначено для применения как внутри приборов, так и наружно при дополнительной защите от пыли и влаги.

Конструктивное исполнение и монтаж

Разъём имеет круглый корпус условным размером 60 мм и прямой патрубок. Гайка патрубка рассчитана на экранированный кабель, что обеспечивает защиту экранированной линии в месте ввода. Соединение ответных частей выполняется резьбовой гайкой, которая выполняет функцию гермогайки и обеспечивает герметичность приборно-кабельного стыка.

Контакты изделия выполняются с серебряным покрытием. Такое покрытие обеспечивает хорошую проводимость и стабильность электрических параметров при многократных сочленениях.

Применение

ШР60П47ЭГ2В «5» применяется в промышленной и специальной аппаратуре, где требуется надёжное разъёмное соединение. Наличие контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи с разными токовыми нагрузками.

Изделие подходит для установки в приборных шкафах, станциях и другом стационарном или подвижном оборудовании, к которому предъявляются требования общепромышленного уровня надёжности. В характеристиках товара указана приемка «5».

По данным описания, разъём сертифицирован в рамках евразийских требований; конкретные реквизиты сертификатов в предоставленных данных не указаны.
