Назначение

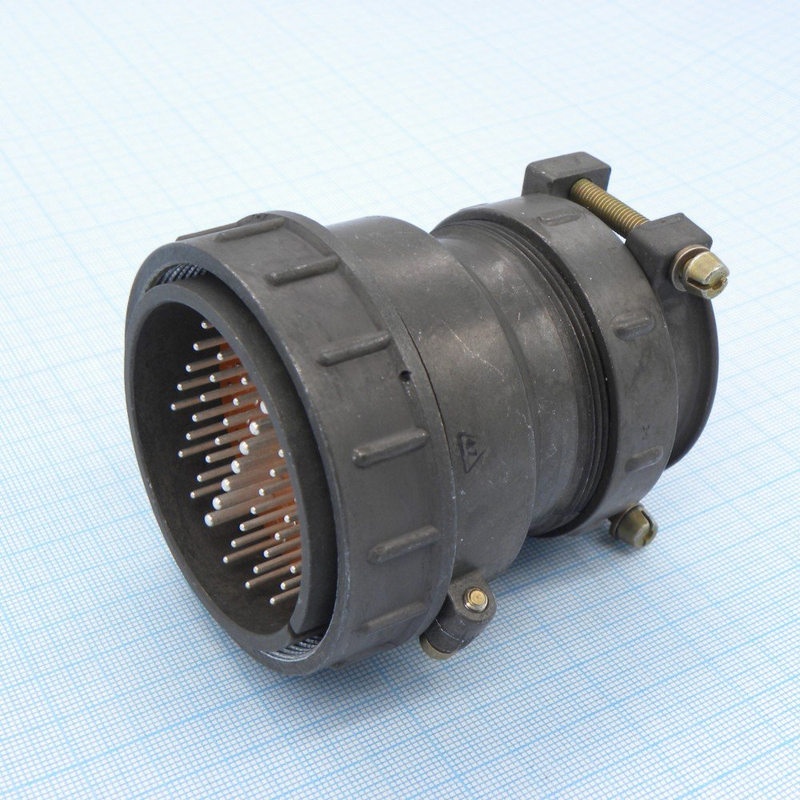

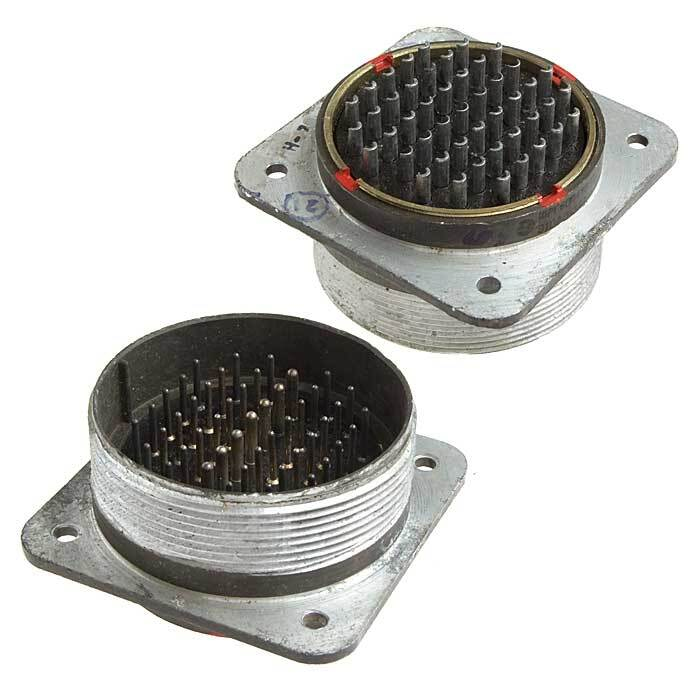

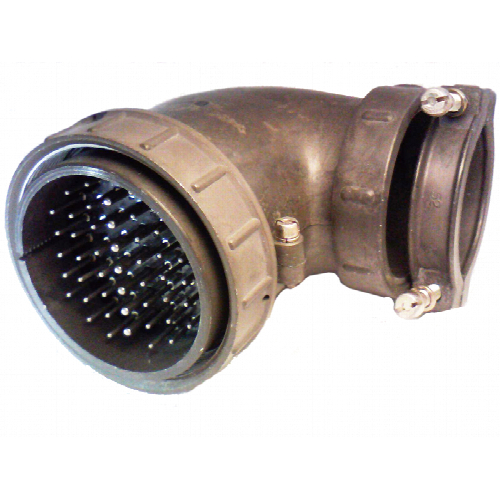

Кабельная вилка ШР60П47ЭГ2Н представляет собой негерметичный электрический соединитель с прямым патрубком, предназначенный для монтажа на экранированные и неэкранированные кабели. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с амплитудным значением напряжения до 850 В. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата.

Соединитель применяется для разъёмного соединения многожильных кабельных сборок в аппаратуре, где требуется высокая плотность контактов, устойчивость к вибрационным и ударным нагрузкам, а также стабильное электрическое сопротивление в процессе многократных сочленений и расчленений.

Технические характеристики

Контакты и электрические параметры

• Количество контактов: 47, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Материал покрытия контактов: никель (для данного исполнения с индексом «Н»; исполнение без буквы «Н» имеет серебряное покрытие).
• Сопротивление контакта: не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм; в другом варианте исполнения — не более 2,5 мОм и не более 1 мОм соответственно.
• Максимальная токовая нагрузка на одиночный контакт: 20 А для диаметра 1,5 мм и 35 А для диаметра 2,5 мм.
• Общая максимальная токовая нагрузка: 399 А.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Амплитудное значение напряжения цепи: 850 В.

Механические и климатические параметры

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 300 м/с² (30 g).
• Механический удар одиночного действия с ускорением: 5000 м/с² (500 g).
• Механический удар многократного действия с ускорением: 350 м/с² (35 g).
• Пониженное атмосферное давление: 1,3 × 10⁻⁴ Па (1,3 × 10⁻⁶ мм рт. ст.).
• Повышенная рабочая температура среды: +60 °C.
• Пониженная рабочая температура среды: −60 °C.

Расшифровка обозначения

Полное условное обозначение ШР60П47ЭГ2Н содержит сведения о типе корпуса, количестве контактов, способе монтажа и покрытии:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — с прямым патрубком;
• 47 — количество контактов;
• Э — для экранированного кабеля;
• Г — вилка;
• 2 — сорок семь контактов (сорок контактов диаметром 1,5 мм, семь контактов диаметром 2,5 мм);
• Н — покрытие контактов никелем (отсутствие буквы Н означает серебряное покрытие).

Благодаря прямому патрубку и контактной группе из 47 выводов данная вилка подходит для построения кабельных сборок с экранированными линиями, а никелевое покрытие обеспечивает стабильность контактного соединения при работе в цепях с повышенными токовыми нагрузками и в условиях механических воздействий.
