Назначение и область применения

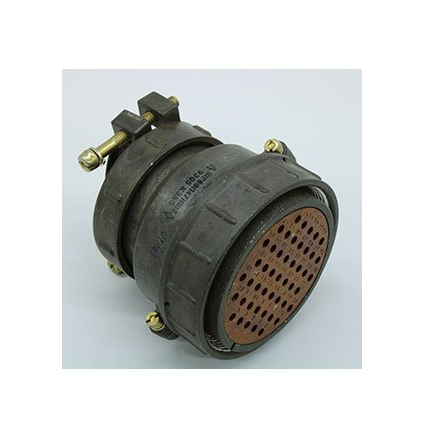

ШР60П47ЭГ2Н розетка блочная — это электрический соединитель, предназначенный для использования в электрических цепях переменного и постоянного тока. Изделие входит в состав разъёмного соединения, которое образуется из двух частей: вилки и розетки. Розетка ШР60П47ЭГ2Н выполняется в блочном приборном исполнении и применяется для монтажа с экранированными или неэкранированными кабелями.

Соединитель используется в различных радиоэлектронных устройствах. Он может устанавливаться внутри помещений и снаружи при условии защиты от пыли и воды. Климатическое исполнение УХЛ допускает эксплуатацию в умеренно холодных климатических условиях. Изделие выдерживает механические удары и вибрации, возникающие при работе промышленного и приборного оборудования.

Конструктивные особенности

Розетка относится к типу соединителей ШР с условным размером корпуса 60. Конструктивное исполнение П означает наличие прямого патрубка. В данной модели прямой патрубок предназначен для подключения экранированного кабеля. Блочное исполнение розетки обеспечивает удобный монтаж на панели, корпусе прибора или другом несущем основании.

• Количество контактов: 47.
• Состав контактной группы: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Покрытие контактов: никель.
• Тип патрубка: прямой, для экранированного кабеля.

Никелевое покрытие контактов обеспечивает повышенную устойчивость к коррозии и температурным воздействиям, что способствует стабильной работе соединения в течение длительного времени.

Электрические параметры

Соединитель рассчитан на амплитудное значение напряжения цепи до 850 В. Контакты разного диаметра имеют отдельные показатели допустимой токовой нагрузки и сопротивления контакта.

• Контакты диаметром 1,5 мм: максимальная токовая нагрузка до 20 А, сопротивление контакта не более 5 мОм.
• Контакты диаметром 2,5 мм: максимальная токовая нагрузка до 35 А, сопротивление контакта не более 2 мОм.

Такое разделение параметров позволяет использовать розетку в цепях с различными уровнями токовых нагрузок, подключая силовые и сигнальные линии через контакты соответствующего диаметра.

Температурный диапазон и условия эксплуатации

Температурный диапазон эксплуатации розетки составляет от минус 60 градусов Цельсия до плюс 120 градусов Цельсия. Это позволяет применять соединитель в оборудовании, работающем в условиях значительных перепадов температуры. При наружном размещении необходимо предусмотреть дополнительную защиту от прямого попадания пыли и воды, чтобы сохранить заявленные электрические характеристики.

Розетка ШР60П47ЭГ2Н подходит для построения многоконтактных разъёмных соединений в радиоэлектронной аппаратуре, контрольно-измерительных устройствах, промышленных установках и другом оборудовании, где требуется надёжное подключение экранированных или неэкранированных кабелей.

Артикул: 11080.
