Назначение изделия

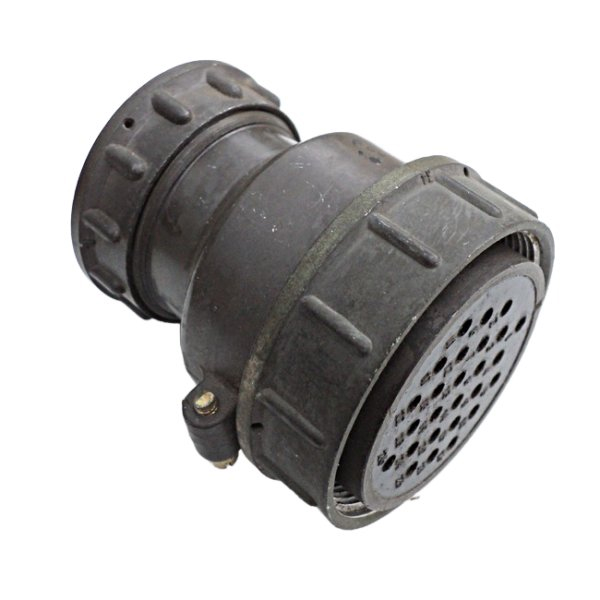

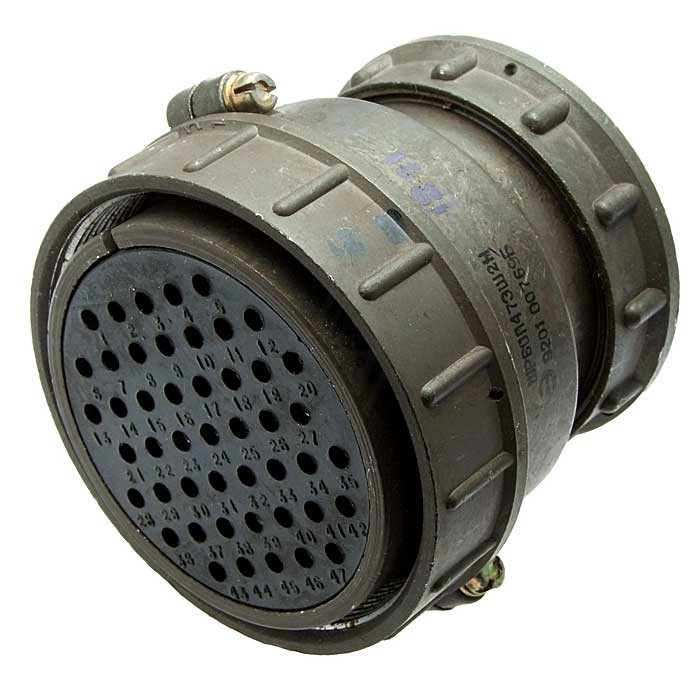

ШР60П47ЭГ2Н «5» представляет собой низкочастотный цилиндрический электрический соединитель российского производства. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

Соединитель рассчитан на применение в приборах и оборудовании, где требуется разъёмное резьбовое соединение с одношпоночной поляризацией. Конструкция обеспечивает фиксацию ответных частей и защиту от неправильного сочленения.

Обозначение и конструктивные особенности

В каталожных данных изделие имеет базовое обозначение ШР60П47ЭГ2. Полное наименование товара включает дополнительный индекс Н и указание приёмки «5».

Расшифровка базового обозначения:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 60 — условный размер корпуса, 60 мм;
• П — приборное исполнение без патрубка;
• 47 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — наличие гайки;
• 2 — нормальные габариты.

Таким образом, изделие имеет 47 контактов, приборное исполнение без патрубка, предназначено для работы с экранированным кабелем и снабжено гайкой для резьбового крепления.

Технические характеристики

Электрические параметры

• рабочее напряжение — до 850 В амплитудного значения;
• рабочая частота — до 3 МГц;
• количество контактов — 47;
• состав контактов — 40 контактов на 1,5 мм и 7 контактов на 2,5 мм;
• токовая нагрузка — до 20–35 А на контакт;
• суммарный ток — до 400 А.

Условия эксплуатации и надёжность

• рабочая температура — от минус 60 до плюс 60 °C;
• допустимый перегрев контактов — до плюс 110 °C;
• климатическое исполнение — УХЛ;
• монтаж — внутренний; наружный допускается при защите от пыли, влаги и солнца;
• количество сочленений-расчленений — до 500;
• минимальная наработка — 1000 часов;
• стойкость к вибрациям — до 5000 Гц при ускорении 300 м/с².

Применение

Изделие используется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Оно подходит для построения разъёмных электрических соединений в приборах, блоках и оборудовании, где необходимо экранирование кабеля и надёжная резьбовая фиксация.

Благодаря наличию одношпоночной поляризации соединитель исключает ошибочное угловое положение при сочленении. Это важно при монтаже и обслуживании аппаратуры с большим числом однотипных разъёмов.

Идентификация и приёмка

Артикул изделия — 11078. Категория в каталоге — ШР60. Изделие поставляется с приёмкой «5».

Представленные сведения соответствуют каталожным данным товара ШР60П47ЭГ2Н «5» и не содержат изменений наименования, артикула или технических параметров.
