Назначение соединителя ШР60П47ЭГ2

ШР60П47ЭГ2 представляет собой кабельную вилку из серии герметичных разъёмов ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Основное назначение — соединение экранированных кабелей как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Соединитель выпускается в климатическом исполнении УХЛ, что подтверждает его пригодность к эксплуатации в широком диапазоне температур и повышенной влажности.

Контакты и электрические параметры

Вилка оснащена 47 контактами, разделёнными на две группы по диаметру. Такое сочетание позволяет одновременно коммутировать силовые и сигнальные цепи в одном разъёме.

• 40 контактов диаметром 1,5 мм обеспечивают ток до 7 А каждый, сопротивление контакта — не более 2,5 мОм.
• 7 контактов диаметром 2,5 мм рассчитаны на ток до 17,5 А каждый, сопротивление контакта — не более 1 мОм.
• Максимальная общая токовая нагрузка соединителя достигает 402,5 А.
• Сопротивление изоляции составляет не менее 5000 МОм.

Покрытие контактов выполняется серебром или никелем. Ресурс соединителя включает не менее 500 сочленений-расчленений и минимальную наработку 1000 часов.

Конструкция и расшифровка обозначения

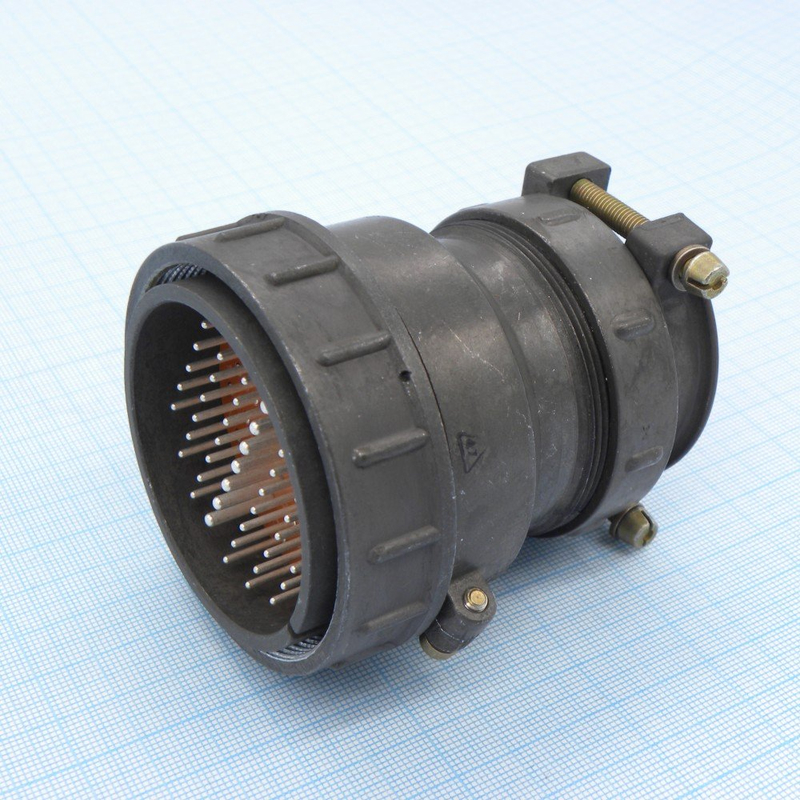

Габаритные размеры вилки составляют 66,1 на 81,1 на 72,5 мм. Корпус оснащён прямым патрубком и гайкой для экранированного кабеля, что упрощает монтаж экранированных линий и обеспечивает надёжное механическое крепление.

Обозначение ШР60П47ЭГ2 читается следующим образом:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — исполнение с прямым патрубком;
• 47 — число контактов;
• Э — наличие гайки для экранированного кабеля;
• Г — вилка;
• 2 — сочетание контактов.

Условия эксплуатации

Рабочая температура соединителя находится в пределах от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени Паскаля.

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Указанные параметры подтверждают применимость изделия в ответственных условиях, включая подвижные и вибронагруженные узлы.

Применение

ШР60П47ЭГ2 востребован там, где требуется герметичное соединение экранированных кабелей с большим числом цепей: в приборах и пультах управления, в кабельных сборках промышленного и специального назначения. Сочетание контактов разных диаметров позволяет передавать через один разъём как питающие токи, так и слаботочные сигналы, а исполнение УХЛ и защита от пыли и влаги допускают использование соединителя как внутри помещений, так и на открытом воздухе.
