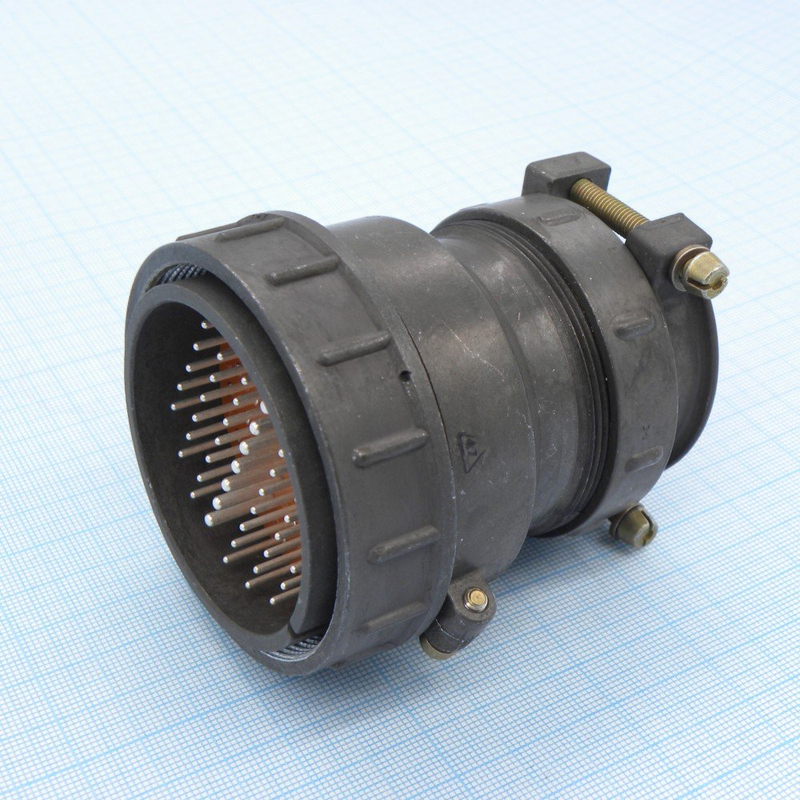

ШР60П47ЭГ2 – это кабельная вилка цилиндрического электрического разъёма серии ШР, предназначенная для подключения многожильных кабелей в силовых и сигнальных цепях. Она используется совместно с соответствующей розеткой ШР60 серии (чаще всего ШР60П47ЭП или аналогичной) для разборного соединения кабельных линий в условиях повышенных механических и климатических нагрузок.

• ШР – тип цилиндрического соединителя.

• 60 – условный размер корпуса.

• П – прямой патрубок.

• 47 – 47 контактов в корпусе.

• Э – гайка патрубка для экранированного кабеля (с экраном).

• Г – вилка (кабельная часть).

• 2 – сочетание контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.

• Количество и диаметр контактов: 47 шт., из них 40×Ø1,5 мм и 7×Ø2,5 мм.

• Ток нагрузки на контакт: порядка 7 А для контакта Ø1,5 мм и около 17–20 А для Ø2,5 мм, допускается общая суммарная нагрузка до порядка 400 А в зависимости от сочетания и условий применения.

• Максимальное рабочее напряжение постоянного тока – до 850 В (амплитудное значение напряжения для переменного тока также до 850 В).

• Сопротивление контакта: не более 2,5 мОм для Ø1,5 мм и около 1 мОм для Ø2,5 мм.

• Сопротивление изоляции в нормальных условиях: порядка 5000 МОм.

• Климатическое исполнение: разъём рассчитан на эксплуатацию при температуре от −60 °C до +60 °C, с возможными перегревами контактов до +110 °C.

• Количество сочленений–расчленений – не менее 500 циклов.

• Минимальная наработка: от 1000 до 5000 часов в зависимости от конкретного производителя и исполнения.

• Срок сохраняемости: не менее 15 лет.

• Вибрация: синусоидальная, диапазон частот 1–5000 Гц, ускорение до 300 м/с².

• Ударные нагрузки: одиночные удары до 5000 м/с², многократные до 350 м/с².

• Пониженное атмосферное давление: до ~1,3·10⁻⁴ Па (эквивалент космического вакуума).

Разъём ШР60П47ЭГ2 относится к негерметичным кабельным соединителям, поэтому для работы на открытом воздухе или в условиях пыли и влаги требуется дополнительная защита (муфты, оболочки, короба).
