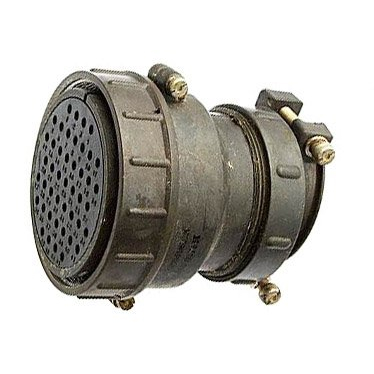

ШР60П47ЭГ2 — это блочная цилиндрическая розетка из серии низкочастотных соединителей ШР, применяемых в электро‑ и радиоаппаратуре для соединения и разъединения электрических цепей, проводов и кабелей. Она относится к разъёмам «блок‑к‑блок» (фиксация на металлической панели/блоке) и рассчитана на многократные сочленения‑расчленения.

Основные технические данные

• Тип: цилиндрический низкочастотный разъём, розетка блочная («Г» в маркировке — гнездо, монтируемое на блок).

• Количество контактов: 47 (комбинация контактов диаметром 1,5 мм и 2,5 мм).

• Режим работы: постоянный, переменный и импульсный токи частотой до 3 МГц, при напряжении до 850 В (постоянного или амплитудного значения).

Токовые нагрузки и изоляция

• Для контактов диаметром 1,5 мм рабочий ток обычно до порядка 7 А, для контактов 2,5 мм — до примерно 17,5 А (точная величина зависит от конкретных ТУ и условий эксплуатации).

• Сопротивление контактов: не более 2,5 мОм для диаметра 1,5 мм и около 1 мОм для 2,5 мм; сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструкция и условия эксплуатации

• Корпус выполнен из металла (часто алюминия), изолятор — из карболита, разъём имеет резьбовое сочленение с вилкой‑штекером того же габарита ШР‑60.

• Температурный диапазон работы обычно от примерно −60 °C до +100 °C, климатическое исполнение соответствует УХЛ (умеренно‑холодный климат).

• Разъём предназначен для внутреннего и, при дополнительной защите от пыли и воды, для наружного применения в аппаратуре, в том числе промышленной и специальной техники.

Применение в схемах «5» розеток

Когда говорят о «розетках блочных „5“», чаще всего подразумевают комплект, где одна розетка ШР60П47ЭГ2 соединяется с пятью соответствующими штекерами (например, ШР60П47НШ2 или аналогами) на кабелях‑шнурах, чтобы обеспечить один общий блок‑разъём с пятью направлениями отвода проводников. Такая схема используется, например, в стойках, блоках питания, измерительной и радиоаппаратуре, где требуется разветвление сигнальных и силовых цепей через один цилиндрический низкочастотный разъём.
