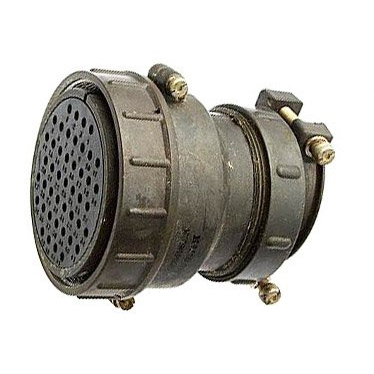

Розетка ШР60П47ЭГ2 («5») — это низкочастотный цилиндрический блочный соединитель переменного и постоянного тока, рассчитанный на использование в электрических цепях военного и специального оборудования, а также в промышленных приборах и щитах.

Основные характеристики

• Рабочее напряжение: до 850 В (амплитудное значение) для постоянного и переменного тока с частотой до 3 МГц.

• Количество контактов: 47 (в типичном сочетании: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм).

• Токовая нагрузка: примерно 20 А на контакты 1,5 мм и около 35 А на контакты 2,5 мм.

Конструкция и монтаж

• Блочная (приборная) часть монтируется прямым или угловым патрубком, герметично фиксируется к корпусу оборудования винтовым резьбовым сочленением.

• Корпус, как правило, изготавливается из алюминиевого сплава, контакты имеют серебряное или серебро–никелевое покрытие, что повышает надёжность разъединения и коррозионную стойкость.

• Соединитель рассчитан на подпайку проводников в жилы или на печатные платы, предназначен для монтажа объёмного типа.

Температурный и климатический режим

• Рабочий диапазон температур окружающей среды обычно задаётся стандартом ОСТ/ТУ: примерно от −60 до +60 °С, с возможностью кратковременных перегревов до +110 °С.

• По климатическому исполнению разъём относится к категории УХЛ (универсальное исполнение для работы в различных климатических условиях).

Надёжность и применение

• Минимальная наработка по ТУ — порядка 1000 часов, допускается не менее 500 циклов сопряжения–разъединения.

• Соединитель применяется в устройствах радиоэлектронной аппаратуры, измерительных системах, авионике, военной и специальной технике, где требуется высокая вибро‑ и ударостойкость и надёжное соединение цепей постоянного и переменного тока.
