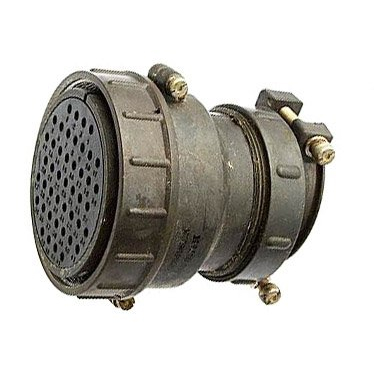

ШР60П47ЭГ2 — это низкочастотный цилиндрический соединитель типа «розетка блочная» серии ШР, предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро‑ и радиоаппаратуре.

Конструкция и тип контактов

Розетка имеет 47 контактов сочетания «2» (т.е. часть контактов диаметром 1,5 мм и часть 2,5 мм), контакты гнездового (розеточного) типа, монтаж — на блок (внутренний объемный монтаж). Корпус металлический, изолятор чаще всего выполнен из карболита, что обеспечивает хорошие электрические и механические свойства.

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при максимальном напряжении до 850 В.

• по контактам диаметром 1,5 мм допустимый рабочий ток до примерно 7 А, сопротивление контакта не более 2,5 мОм;

• по контактам 2,5 мм — до примерно 17,5 А, сопротивление контакта не более 1 мОм.

Механические и климатические характеристики

Сочленение резьбовое, что обеспечивает надежное и герметичное подключение при разумной степени защиты потребителя (пыль, влага). Розетка рассчитана на многократные соединения/разъединения (до порядка 500 циклов), вибрационные нагрузки и климатическое исполнение УХЛ (условия умеренного и холодного климата).

Применение

Такие розетки блочные применяют в промышленной и военной аппаратуре, стационарных и передвижных радиостанциях, испытательных стендах и различной электронике, где требуется компактный, надежный разъем с большим количеством контактов и высокой токовой нагрузкой на отдельные выводы.
