Назначение и область применения

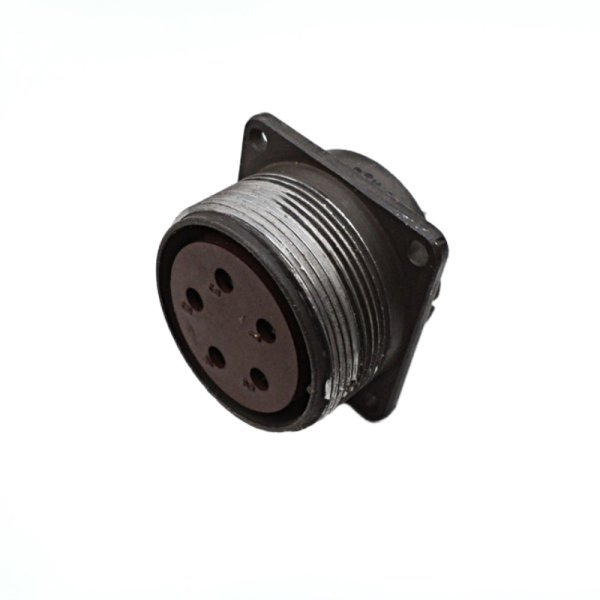

ШР60П47ЭГ2 розетка блочная представляет собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Изделие используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре различного назначения.

Соединитель может применяться как в приборном (блочном) исполнении, так и в кабельном варианте, что обеспечивает гибкость при проектировании электронных и электротехнических систем. Конструкция с резьбовым сочленением гарантирует надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические характеристики

Розетка блочная ШР60П47ЭГ2 обладает следующими подтверждёнными параметрами:

• Количество контактов — 47, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Токовая нагрузка: для контактов диаметром 1,5 мм — 20 А, для контактов диаметром 2,5 мм — 35 А.
• Покрытие контактов — серебро и никель.
• Материал корпуса — алюминий.
• Сочленение — резьбовое.
• Метод монтажа — под пайку.
• Климатическое исполнение — УХЛ.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.

Применённые материалы и покрытия обеспечивают стабильные электрические параметры в широком диапазоне внешних воздействий. Серебряное покрытие контактов способствует низкому переходному сопротивлению и устойчивости к окислению, а никелевое покрытие повышает коррозионную стойкость и механическую прочность контактных поверхностей.

Условия эксплуатации

Соединитель рассчитан на эксплуатацию в условиях воздействия механических нагрузок. Подтверждённые параметры стойкости к внешним воздействиям включают:

• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 метров в секунду за секунду.
• Механический удар одиночного действия — 5000 метров в секунду за секунду.
• Механический удар многократного действия — 350 метров в секунду за секунду.
• Пониженное рабочее атмосферное давление — 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени мм рт. ст.).

Климатическое исполнение УХЛ допускает применение изделия в условиях умеренного и холодного климата, включая регионы с низкими температурами окружающей среды. Расширенный температурный диапазон от минус 60 до плюс 60 градусов Цельсия обеспечивает работоспособность соединителя как в неотапливаемых помещениях, так и в аппаратуре, эксплуатируемой на открытом воздухе в соответствующих климатических зонах.

Конструктивные особенности и монтаж

Блочное исполнение розетки подразумевает её установку на корпусе прибора или панели. Алюминиевый корпус обеспечивает достаточную механическую прочность при сравнительно небольшой массе изделия. Резьбовое сочленение гарантирует плотное и надёжное соединение ответных частей, предотвращая расстыковку при вибрациях и ударах.

Монтаж контактов выполняется методом пайки, что позволяет получить неразъёмные и стабильные электрические соединения с проводами или монтажными выводами. Такая технология особенно востребована в аппаратуре, где предъявляются повышенные требования к виброустойчивости и долговременной стабильности контактных соединений.

Два типа контактов разного диаметра в одном корпусе обеспечивают одновременную коммутацию силовых цепей с током до 35 А и сигнальных цепей с током до 20 А, что делает соединитель удобным для комплексного подключения оборудования с различными электрическими характеристиками.
