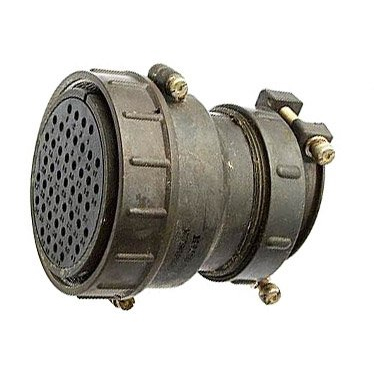

ШР60П47ЭГ2 — это блочная приборная розетка цилиндрического низкочастотного соединителя российского производства, предназначенная для внутреннего и наружного применения (при защите от пыли и влаги).

Основные характеристики

Она имеет диаметр корпуса 60 мм, резьбовое сочленение и 47 контактов: 40 шт. диаметром 1,5 мм (рабочий ток до 7 А, сопротивление до 2,5 мОм) и 7 шт. диаметром 2,5 мм (рабочий ток до 17,5 А, сопротивление до 1 мОм). Максимальное рабочее напряжение — 850 В (постоянный ток), частота до 3 МГц, сопротивление изоляции не менее 5000 МОм. Покрытие контактов — серебро, монтаж — под пайку, корпус алюминиевый, климатическое исполнение УХЛ.

Надежность и условия эксплуатации

Соединитель выдерживает 500 циклов сочленений-расчленений, наработку не менее 5000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² для одиночного) и линейным нагрузкам до 2000 м/с².

Применение

Розетка используется для соединения электрических цепей в электро- и радиоаппаратуре, включая блочную установку без патрубка. Подходит для проводов и кабелей сечением от 0,15 до 0,75 мм².
