Назначение изделия

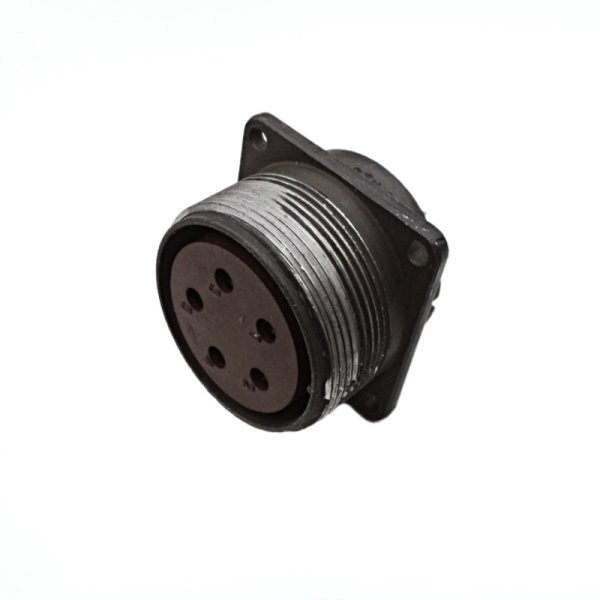

ШР60П47ЭГ2 — это розетка блочная из серии цилиндрических низкочастотных соединителей ШР60. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель используется для коммутации электрических цепей в приборах, блоках и аппаратуре, где требуется разъемное соединение с надежной резьбовой фиксацией.

Блочное исполнение розетки предусматривает установку на корпус прибора или панель. Сочленяемая часть соединения — вилка кабельного или блочного исполнения. Соединители ШР60П47ЭГ2 состоят из двух частей: вилки и розетки, что обеспечивает удобный монтаж и обслуживание аппаратуры.

Технические параметры

• Артикул: 11076.
• Серия: ШР60.
• Тип изделия: розетка блочная.
• Количество контактов: 47.
• Распределение контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Токовая нагрузка: для контактов диаметром 1,5 мм по справочным данным обычно до 7 А; для контактов диаметром 2,5 мм — порядка 17,5 А. В отдельных исполнениях серии ШР60 допустимые значения токовой нагрузки могут отличаться.
• Покрытие контактов: серебро или серебро с никелем.
• Материал корпуса: металл или алюминий.
• Способ монтажа: пайка.
• Сочленение: резьбовое.

Условия эксплуатации

Соединители ШР60П47ЭГ2 рассчитаны на работу при температуре окружающей среды от минус 60 градусов Цельсия до плюс 110 градусов Цельсия с учетом перегрева. Изделие выдерживает механические удары и вибрационные нагрузки в диапазоне частот от 1 Гц до 5000 Гц. Такие характеристики позволяют применять розетку в аппаратуре, эксплуатируемой в жестких климатических и механических условиях.

Конструкция и расшифровка обозначения

Маркировка ШР60П47ЭГ2 содержит техническую информацию об исполнении соединителя:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — конструктивное исполнение без патрубка для приборной части или прямой патрубок для кабельной части;
• 47 — количество контактов;
• ЭГ2 — дополнительный заводской индекс исполнения.

Монтаж и применение

Розетка блочная ШР60П47ЭГ2 монтируется на панель или корпус оборудования. Контакты рассчитаны на соединение методом пайки. Резьбовое сочленение обеспечивает плотный контакт и защиту от самопроизвольного разъединения при вибрациях. Изделие подходит для построения многоконтактных линий связи и силовых цепей в пределах заявленных электрических параметров.
