Назначение разъёма ШР60П47ЭГ2

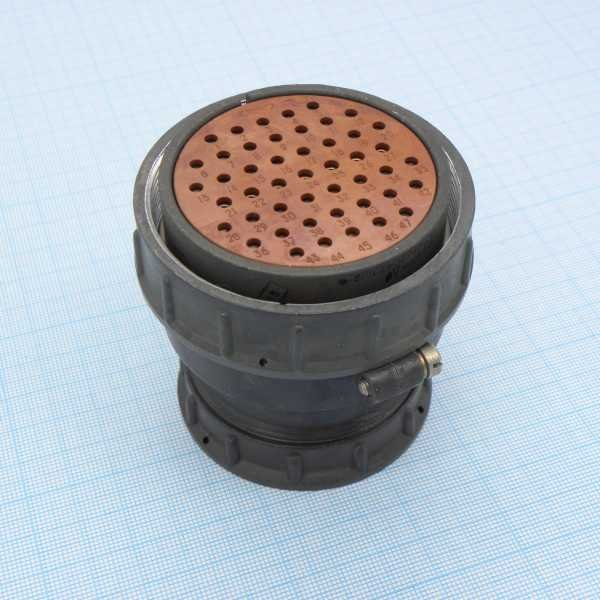

ШР60П47ЭГ2 — низкочастотный цилиндрический разъём‑розетка типа ШР, предназначенный для приборной части (без патрубка). Изделие применяется для соединения и разъединения электрических цепей в электронной и радиоаппаратуре, где требуется надёжная коммутация большого числа проводников в условиях повышенных требований к вибро- и ударостойкости.

Розетка входит в категорию ШР60 и выпускается как ответная часть к соответствующей вилке того же типоразмера. Соединение с вилкой резьбовое, цилиндрическое, нормальных габаритов, что обеспечивает плотный и стабильный контакт при механических воздействиях.

Подтверждённые технические особенности

Рабочее напряжение разъёма — до 850 В постоянного и переменного тока частотой до 3 МГц (амплитудное значение). Корпус розетки — алюминиевый, исполнение для приборной части (без патрубка, что отражено буквой «П» в обозначении). Монтаж контактов выполняется под пайку проводов и кабелей; допускается использование как экранированных, так и неэкранированных кабелей.

Климатическое исполнение — УХЛ2 (или УХЛ), для внутренней и наружной установки при дополнительной защите от пыли и влаги. Диапазон рабочих температур окружающей среды — примерно от −60 до +60 °C, с возможностью кратковременных смен температур до +110 °C.

Количество циклов сочленений–расчленений — до 500 раз, минимальная наработка — порядка 1000 часов. Покрытие контактов — серебро (модификация «Э»), что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.

Контактная система

Общее количество контактов — 47 штук. Из них 40 одинарных диаметром 1,5 мм и 7 одинарных диаметром 2,5 мм. Токовая нагрузка на контакты составляет около 7–20 А для диаметра 1,5 мм и 17,5–35 А для диаметра 2,5 мм в зависимости от конкретных технических условий и условий эксплуатации.

Сопротивление контактов — не более нескольких мкОм–мОм (в зависимости от диаметра), сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Устойчивость к механическим воздействиям

Разъём рассчитан на работу в условиях вибраций и ударов: допускает синусоидальную вибрацию и кратковременные ударные нагрузки в пределах, заданных по техническим условиям. Это делает его пригодным для аппаратуры, эксплуатируемой на подвижных объектах и в местах с повышенным уровнем механических воздействий.

Применение

ШР60П47ЭГ2 применяется в электронной и радиоаппаратуре для соединения и разъединения электрических цепей. Типовые области использования:

• приборные блоки и шкафы радиоэлектронной аппаратуры;
• системы управления и распределения сигналов в составе стационарного и подвижного оборудования;
• устройства, работающие при пониженных и повышенных температурах окружающей среды;
• схемы, где требуется передача сигналов при напряжении до 850 В и частоте до 3 МГц;
• соединения, к которым предъявляются требования по вибро- и ударостойкости.

Для правильного подбора ответной части следует использовать вилку типа ШР60 соответствующего типоразмера с аналогичным числом и типами контактов. Расшифровка маркировки ШР60П47ЭГ2 включает: тип соединителя (ШР60), исполнение для приборной части (П), число контактов (47) и покрытие контактов серебром (Э). При монтаже важно учитывать диаметры контактов и соответствующие им токовые нагрузки, а также обеспечивать защиту от пыли и влаги при наружной установке, как предусмотрено климатическим исполнением УХЛ2.
