Назначение и область применения

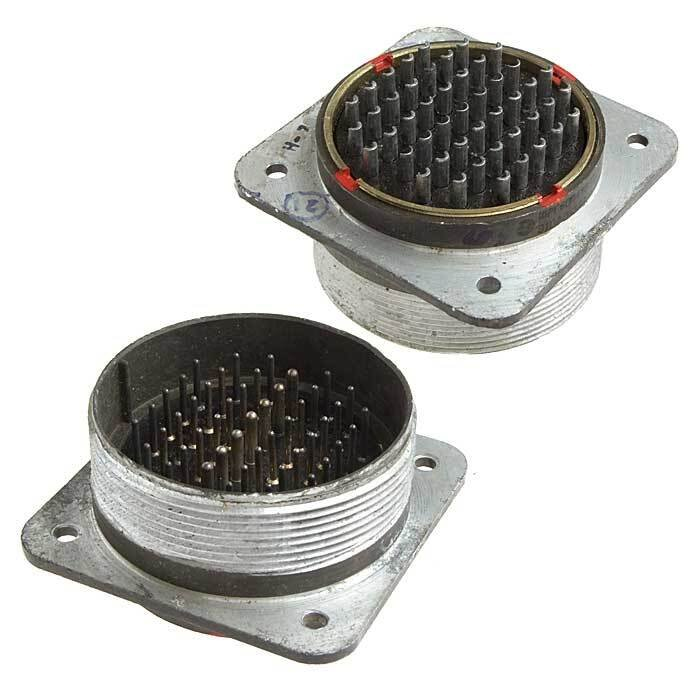

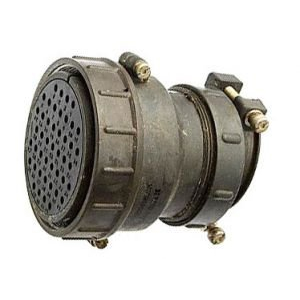

ШР60П47ЭГ2 представляет собой низкочастотный цилиндрический электрический соединитель общего назначения. Устройство разработано для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется во внутриприборных и кабельных соединениях радиоэлектронной и радиотехнической аппаратуры.

Изделие выполнено в климатическом исполнении УХЛ, что обеспечивает стабильную работу в условиях умеренного и холодного климата. Соединитель подходит для внутреннего монтажа, а при обеспечении защиты от дождя, пыли и прямого солнечного воздействия допускается использование и для наружного применения.

Расшифровка обозначения

Обозначение ШР60П47ЭГ2 содержит исчерпывающую информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — конструктивное исполнение без патрубка (приборная часть);
• 47 — количество контактов;
• Э — экранированный кабель;
• Г2 — гайка для экранированного кабеля;
• 2 — исполнение.

Основные технические характеристики

Соединитель оснащён 47 контактами, которые распределены по двум типоразмерам. Обычно в конструкции применяются 40 контактов диаметром 1,5 мм, рассчитанных на ток до 20 А на контакт, и 7 контактов диаметром 2,5 мм с допустимым током до 35 А. Суммарная нагрузка может достигать 400 А, что позволяет использовать соединитель в силовых цепях с высокими токовыми параметрами.

Рабочий температурный диапазон составляет от -60 до +60 °C. При этом конструкция допускает перегрев контактов до +110 °C без потери работоспособности. Сопротивление изоляции — не менее 5000 МОм. Ресурс изделия составляет минимум 1000 часов наработки и 500 сочленений-расчленений.

Соединитель устойчив к механическим воздействиям: выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², ударные воздействия до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Соответствие стандартам

Изделие соответствует техническим условиям ТУ 6313-022-61929916-2015 и имеет необходимые сертификаты, включая сертификат соответствия ЕАЭС. Наличие подтверждённой нормативной документации гарантирует стабильность характеристик и возможность применения соединителя в составе ответственного оборудования.

Ключевые преимущества

• Высокая суммарная токовая нагрузка до 400 А при компактных габаритах;
• Широкий диапазон рабочих температур и устойчивость к перегреву контактов;
• Повышенная стойкость к вибрациям, ударам и пониженному давлению;
• Наличие экранирования для работы с экранированным кабелем;
• Подтверждённое соответствие ТУ и сертификатам ЕАЭС.
