Назначение и область применения

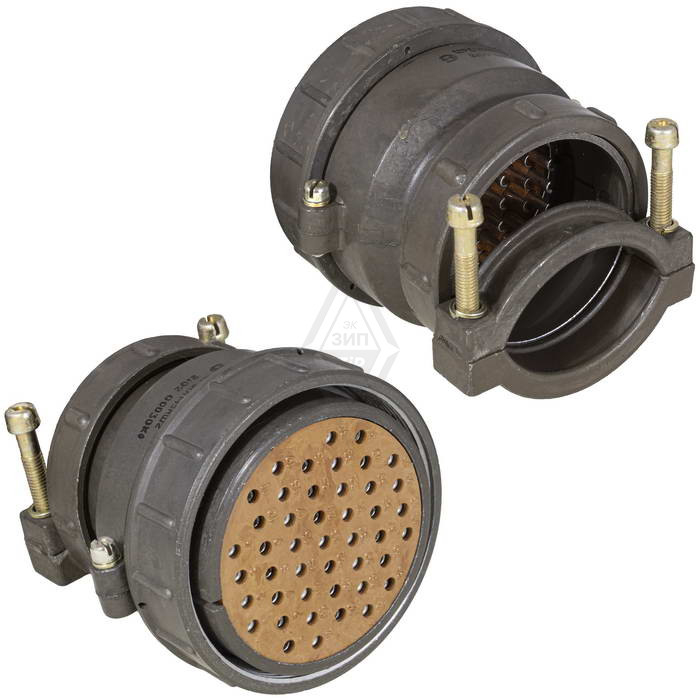

Соединитель ШР60П45НШ2 (артикул 51953) представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения. Изделие относится к серии цилиндрических низкочастотных соединителей ШР60 и используется для объемного монтажа в электро- и радиоаппаратуре.

Основное назначение розетки — соединение и разъединение электрических цепей проводов, кабелей, узлов и блоков. Благодаря резьбовому сочленению с одношпоночной поляризацией корпусов обеспечивается корректная ориентация и надежное подключение к блочным вилкам соответствующих типов.

Конструктивные особенности

Соединитель выполнен в кабельном корпусе. Вид патрубка — прямой. Гайка патрубка предназначена для неэкранированного кабеля. Материал корпуса — пластмассовый.

Резьбовое сочленение с одношпоночной поляризацией корпусов исключает неверную установку при соединении и способствует механически устойчивому замыканию с блочной вилкой. Конструкция рассчитана на применение в составе радиоэлектронной аппаратуры и электрических узлов.

Контактная группа

Розетка оснащена 45 контактами комбинированного состава:

• 25 контактов диаметром 1,5 мм;
• 20 контактов диаметром 2,5 мм.

Покрытие контактов — серебро или никель. Наличие двух типоразмеров контактных элементов позволяет использовать розетку в электрических цепях с различными требованиями к контактным парам.

Технические характеристики

ШР60П45НШ2 рассчитана на эксплуатацию в широком диапазоне температур от -60°C до +60°C. Ниже приведены основные параметры изделия:

• Тип изделия — кабельная розетка.
• Тип корпуса — кабельный.
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Количество контактов — 45 штук.
• Контакты диаметром 1,5 мм — 25 штук.
• Контакты диаметром 2,5 мм — 20 штук.
• Покрытие контактов — серебро или никель.
• Материал корпуса — пластмассовый.
• Максимальная частота — до 3 МГц.
• Напряжение — до 850 В амплитудного значения.
• Сопротивление изоляции — не менее 5000 МОм.
• Минимальная наработка — не менее 1000 часов.
• Количество сочленений и расчленений — не менее 500 раз.
• Диапазон рабочих температур — от -60°C до +60°C.

Применение

Соединители ШР60П45НШ2 применяются для разъемного подключения кабелей в составе электро- и радиоаппаратуры. Изделие подходит для монтажа проводов, жгутов, узлов и блоков, где требуется многократное соединение и разъединение электрических цепей.

Диапазон рабочих температур от -60°C до +60°C, минимальная наработка не менее 1000 часов и допустимое количество сочленений и расчленений не менее 500 раз позволяют использовать розетку при регулярном обслуживании электрических соединений в стационарном и подвижном оборудовании.
