Общие сведения

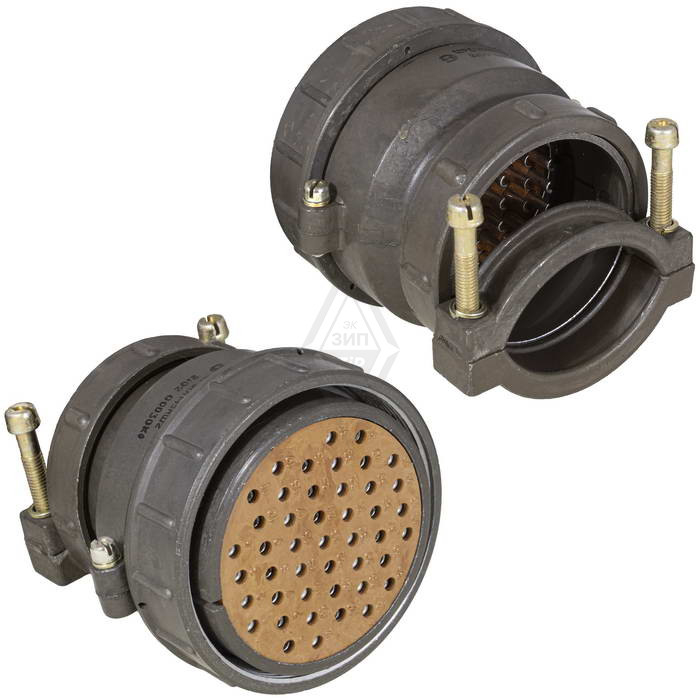

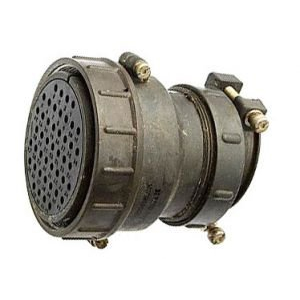

Кабельная вилка ШР60П45НГ2 относится к серии соединителей ШР и предназначена для работы в составе радиоэлектронной и радиотехнической аппаратуры. Изделие используется для соединения и разъединения электрических цепей в устройствах, работающих с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

• Артикул: 51952
• Категория: ШР60
• Год: 2015

Расшифровка обозначения

Обозначение ШР60П45НГ2 содержит сведения о типе и конструктивных особенностях соединителя. Буквы и цифры указывают на следующие признаки:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 45 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Г — вид контактов, вилка;
• 2 — сочетание контактов: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм.

Конструктивное исполнение

Соединитель имеет условный размер корпуса 60 и конструктивное исполнение П — с прямым патрубком. Гайка патрубка выполнена в варианте Н, что означает установку на неэкранированный кабель. Тип контактов — Г, то есть вилка. Общее количество контактов составляет 45.

Сочетание контактов 2 предполагает наличие 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм. Контакты имеют серебряное покрытие.

Электрические параметры

• Сопротивление контактов: 1 мОм для контактов диаметром 2,5 мм; 2,5 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочий ток: 7 А и 17,5 А.
• Рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.

Условия эксплуатации

Вилка рассчитана на эксплуатацию при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с ускорением до 300 м/с² и механические удары с ускорением до 5000 м/с².

Надёжность и срок службы

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Применение и совместимость

Соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ при условии защиты от пыли и воды. Вилка подходит для электронных устройств, требующих надёжных и прочных соединений, включая радиоэлектронную и радиотехническую аппаратуру.

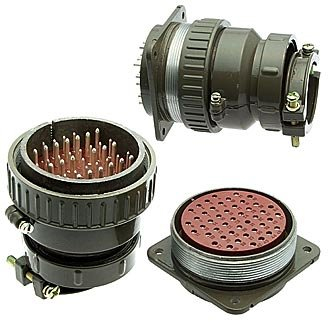

Для вилки ШР60П45НГ2 существуют различные ответные части, что позволяет подобрать ответный соединитель в соответствии с конкретным конструктивным исполнением и условиями монтажа.
