Назначение изделия

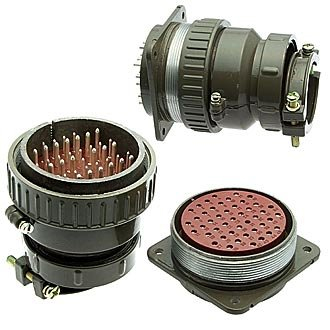

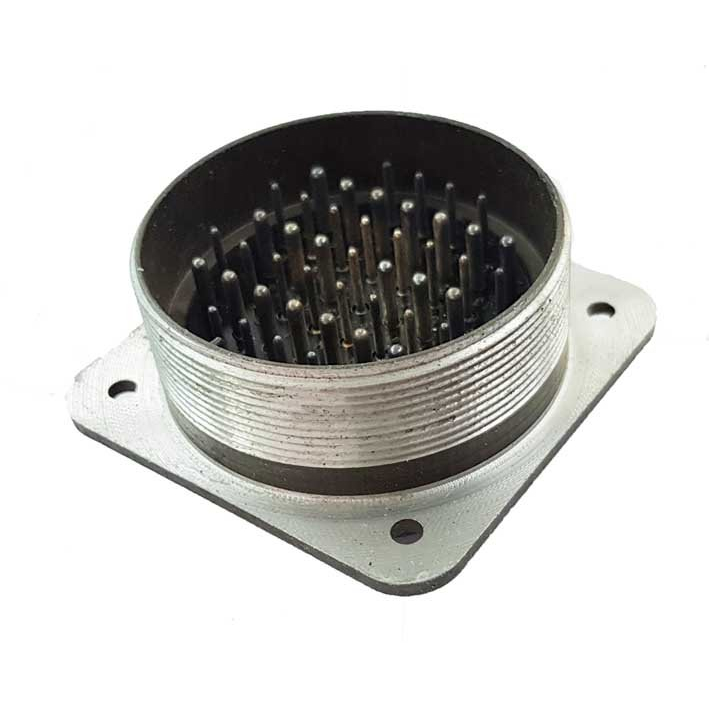

ШР60П45НГ2 ВИЛКИ — кабельная вилка цилиндрического разъёма серии ШР60, артикул 11057. Изделие представляет собой негерметичный цилиндрический соединитель советского или российского производства и предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре.

Вилка рассчитана на внутренний монтаж в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допустимый диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия. Наружное применение возможно только при условии защиты от дождя, динамической пыли и прямого солнечного воздействия.

Технические характеристики

Электрические параметры

• работа в цепях постоянного и переменного тока;
• верхняя граница частотного диапазона — 3 МГц;
• рабочее напряжение — до 850 В амплитудного значения.

Механические параметры и конструкция

• количество контактов — 45;
• условный размер корпуса — 60;
• диаметр корпуса — 72,5 мм;
• присоединительная резьба — М64 × 1,5;
• максимальная длина — 87 мм;
• тип корпуса — вилка;
• патрубок — прямой;
• гайка — для неэкранированного кабеля;
• сочетание контактов — Г2.

Эксплуатационная стойкость

• вибростойкость — до 5000 Гц при ускорении 300 м/с²;
• ударостойкость — до 5000 м/с²;
• ресурс — 500 сочленений-расчленений;
• климатическое исполнение — УХЛ2 по ГОСТ 15150-69.

Конструктивные особенности

Обозначение ШР60П45НГ2 ВИЛКИ раскрывает основные признаки изделия. Индекс Г указывает на вилку, П — на прямой патрубок, Н — на гайку для неэкранированного кабеля, Г2 — на сочетание контактов. Условный размер корпуса 60 определяет габаритную группу, а число 45 — количество контактов.

Соединитель имеет цилиндрический корпус диаметром 72,5 мм и максимальную длину 87 мм. Присоединительная резьба выполнена по размеру М64 × 1,5. Гайка обеспечивает фиксацию неэкранированного кабеля, а прямой патрубок задаёт осевое направление вывода кабеля. Негерметичное исполнение требует установки внутри аппаратуры или в защищённом месте при наружном размещении.

Применение

Изделие используется для коммутации электрических цепей в электро- и радиоаппаратуре: для соединения проводов, кабелей, узлов и блоков. Рабочие электрические параметры — постоянный и переменный ток частотой до 3 МГц и напряжение до 850 В амплитудного значения — позволяют применять вилку в цепях питания, сигнальных и низкочастотных трактах, где требуется разъёмное кабельное подключение.

Эксплуатационные ограничения определяются климатическим исполнением УХЛ2 по ГОСТ 15150-69: рабочая температура от минус 60 до плюс 60 градусов Цельсия, установка внутри помещений или защита от атмосферных осадков, динамической пыли и солнечных лучей при наружном применении. Вибро- и ударостойкие характеристики обеспечивают сохранение контакта при механических нагрузках до указанных значений. Заявленный ресурс в 500 сочленений-расчленений позволяет использовать разъём при периодическом обслуживании и перекоммутации аппаратуры.
