Назначение и область применения

ШР60П45ЭШ2 представляет собой блочную вилку электрического соединителя серии ШР60, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с сигналами частотой до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель, частью которого является данная вилка, применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

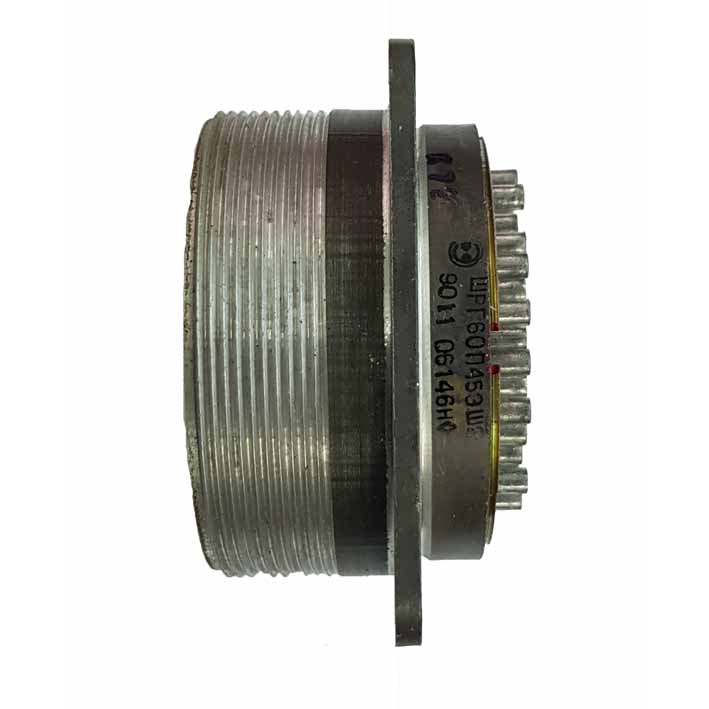

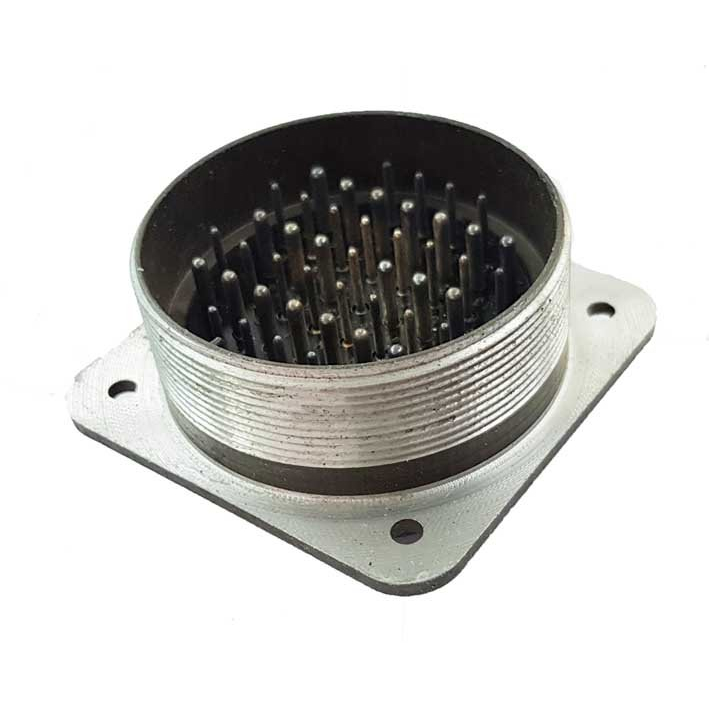

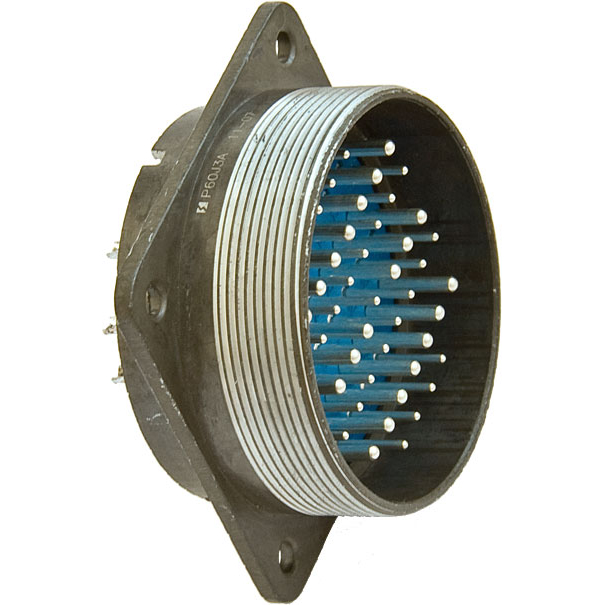

Блочная вилка выполнена без патрубка и предназначена для стационарного монтажа непосредственно на корпус прибора или панель. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и вне их, при условии защиты от прямого воздействия агрессивных сред. Резьбовое сочленение обеспечивает стабильное контактное усилие и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Подтверждённые особенности конструкции

Соединитель ШР60П45ЭШ2 состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться в блочном или кабельном варианте. Данная вилка является блочной частью с количеством контактов 45 штук. Контактная группа распределена следующим образом: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм. Такое сочетание позволяет в одном корпусе коммутировать как сигнальные цепи, так и силовые линии с повышенной токовой нагрузкой.

Основные технические параметры изделия:

• Количество контактов — 45 штук (25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм)
• Тип сочленения — резьбовое
• Покрытие контактов — серебро или никель
• Метод монтажа — пайка
• Максимальная токовая нагрузка на одиночный контакт — 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм
• Сопротивление контакта — от 1 до 2,5 мОм
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений — до 500 циклов
• Минимальная наработка — 1000 часов
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия

Покрытие контактов серебром или никелем снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Низкое сопротивление контакта в пределах 1–2,5 мОм минимизирует потери энергии в месте сочленения, что особенно важно при коммутации токов до 35 А на одиночный контакт.

Монтаж и эксплуатационные требования

Монтаж вилки на прибор или панель осуществляется через крепёжные отверстия корпуса. Подключение проводников выполняется методом пайки, что обеспечивает надёжный электрический контакт и устойчивость к механическим воздействиям. Допускается работа с экранированными и неэкранированными кабелями, что расширяет номенклатуру совместимых линий связи и питания.

Резьбовое сочленение требует контроля момента затяжки при каждом соединении. Рекомендуется производить сочленение и расчленение только при снятом напряжении. Ресурс в 500 циклов сочленений-расчленений достаточен для аппаратуры, не требующей частого перекоммутирования в процессе эксплуатации. Минимальная наработка 1000 часов подтверждает способность изделия сохранять заявленные электрические параметры в течение длительного срока при соблюдении условий эксплуатации.

Приёмка изделия соответствует обозначению «5», что определяет установленный порядок контроля качества и приёмки на предприятии-изготовителе. Артикул изделия — 11062.
