Назначение соединителя ШР60П45ЭШ2

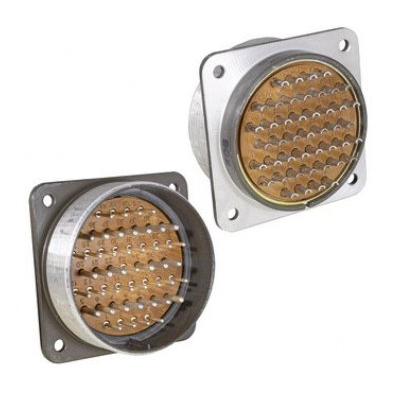

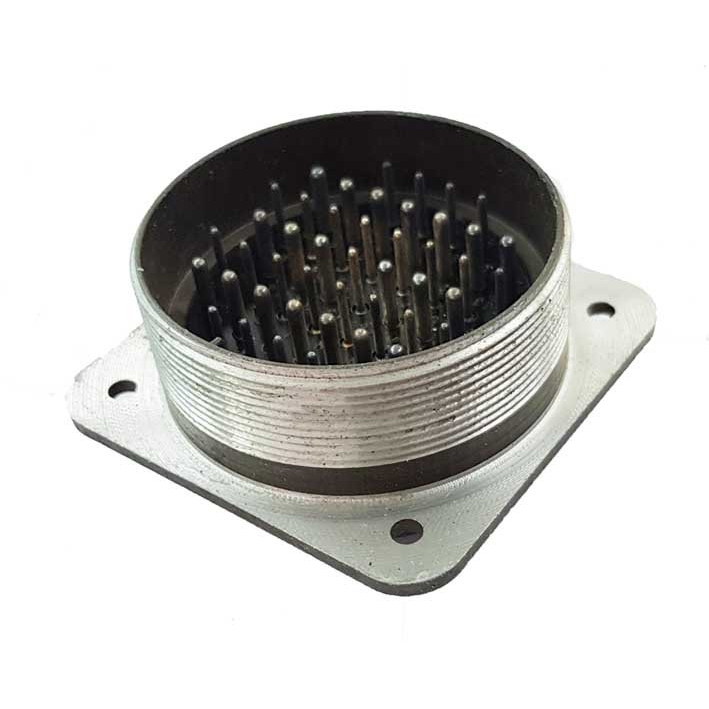

ШР60П45ЭШ2 — это приборная цилиндрическая вилка серии ШР, предназначенная для соединения низкочастотных электрических цепей в радио‑ и электронной аппаратуре общего назначения. Изделие относится к стандартной группе низкочастотных розеточно‑вилочных соединителей, рассчитанных на установку на блоках и приборах. Приборное исполнение без патрубка позволяет монтировать вилку непосредственно на корпусе аппаратуры, обеспечивая надёжную коммутацию цепей управления, питания и сигнальных линий.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР60П45ЭШ2 содержит полную информацию об исполнении соединителя, что важно при подборе ответной части и монтаже.

• ШР — тип соединителя: цилиндрический низкочастотный.
• 60 — условный размер корпуса, соответствующий нормальным габаритам.
• П — приборная часть без патрубка.
• 45 — количество контактов.
• Э — предназначена для экранированного кабеля, при этом в данном исполнении патрубок отсутствует.
• Ш — вилка.
• 2 — сочетание контактов по диаметрам.

Вилка выполнена негерметичной и рассчитана на 45 контактов. Стандартная комплектация включает 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм. Контакты имеют серебряное покрытие, а способ их крепления — пайка, что характерно для приборных соединителей серии ШР.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет не более 850 В постоянного или переменного тока. Максимальная токовая нагрузка на одиночный контакт зависит от его диаметра:

• до 20 А на контакт диаметром 1,5 мм;
• до 35 А на контакт диаметром 2,5 мм.

Суммарно по всем 45 контактам допустимая нагрузка может достигать порядка 500…520 А при соответствующем распределении токов между контактами. Такие показатели позволяют использовать вилку как в слаботочных сигнальных цепях, так и в цепях с высокой токовой нагрузкой.

Условия эксплуатации и механическая стойкость

Соединитель предназначен для работы при температуре окружающей среды примерно от −60 до +60 °С с возможностью перегрева контактов до +110 °С в переходных режимах. Изделие рассчитано на эксплуатацию при пониженном атмосферном давлении порядка 1,3·10⁻⁴ Па, вплоть до космических условий.

Механическая стойкость вилки подтверждается следующими нормированными параметрами:

• вибрация синусоидальная в диапазоне 1…5000 Гц с ускорением до 300 м/с²;
• удар одиночный до 5000 м/с²;
• удар многократный до 350 м/с²;
• линейное ускорение до 2000 м/с².

Нормированное количество сочленений–расчленений составляет не менее 500 циклов, минимальная наработка — около 1000 часов, минимальный срок сохраняемости — порядка 15 лет в условиях хранения.

Применение

ШР60П45ЭШ2 применяют как внутреннее и внешнее соединение в радиоэлектронной аппаратуре, в том числе в военной и отраслевой технике, при выполнении соответствующих стандартов (ОСТ, ТУ и другие). Соединитель подходит для коммутации низкочастотных цепей в блоках, пультах и приборах, где требуется большое число контактов и высокая устойчивость к механическим и климатическим воздействиям.

Для защиты от пыли и влаги при наружной установке предполагаются дополнительные меры защиты со стороны заказчика. Вилка негерметична, поэтому при эксплуатации в неблагоприятных условиях рекомендуется предусматривать влагозащитные чехлы, герметизирующие кожухи или иные решения, соответствующие условиям конкретного объекта.
