Назначение и конструктивные особенности

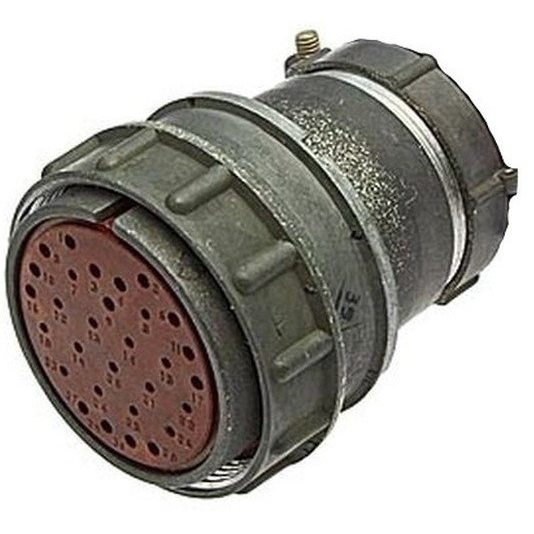

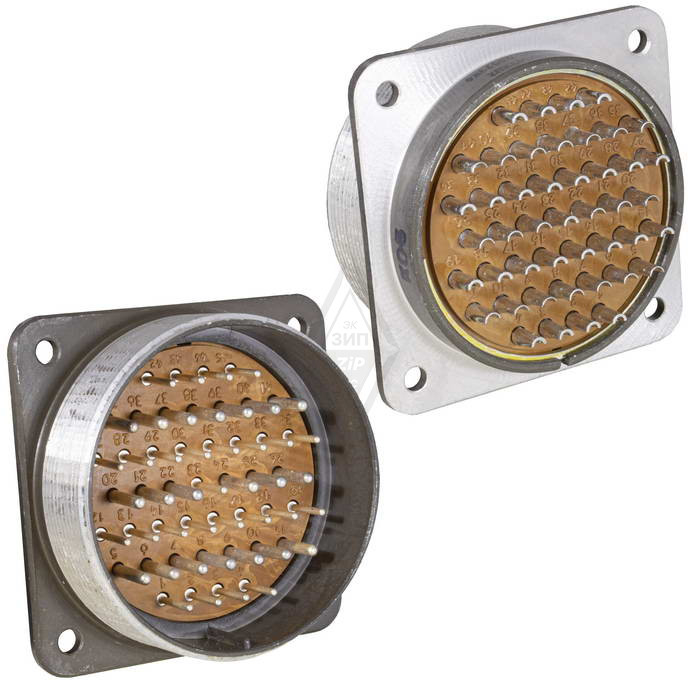

Кабельная розетка ШР60П45ЭШ2 (артикул 11063) представляет собой ответную часть электрического соединителя серии ШР60, предназначенную для коммутации экранированных кабелей в цепях постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Конструктивно соединитель состоит из двух частей — вилки и розетки, каждая из которых может выполняться в блочном (приборном) или кабельном исполнении. Данная позиция относится к кабельному типу, что предполагает монтаж непосредственно на оконцевателе экранированного кабеля с последующей фиксацией и герметизацией места ввода.

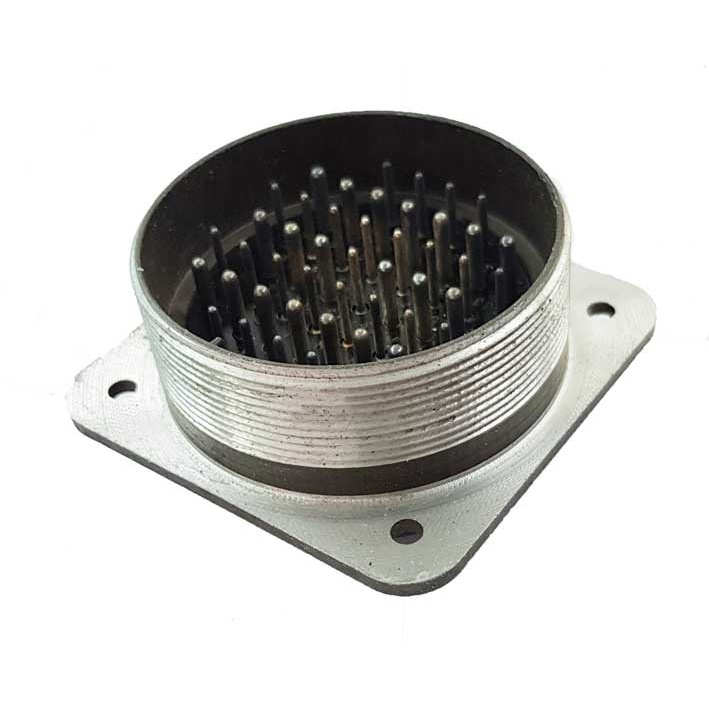

Корпус розетки выполнен с одношпоночной поляризацией, исключающей неверное сочленение с ответной вилкой. Сочленение частей — резьбовое, что обеспечивает стабильное контактное усилие, защиту от самопроизвольного расчленения при вибрационных воздействиях и дополнительную механическую прочность узла. Геометрия корпуса и замкового элемента соответствует требованиям, предъявляемым к соединителям, взаимосочленяемым с изделиями типов ШР по ГЕ0.364.107 ТУ и 2РТ-А по ГЕ0.364.118 ТУ.

Подтверждённые технические характеристики

Соединитель ШР60П45ЭШ2 оснащён 45 контактами, распределёнными по двум типоразмерам: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм. Контактные поверхности имеют покрытие из серебра или никеля, что снижает переходное сопротивление и повышает коррозионную стойкость. Максимальная токовая нагрузка на одиночный контакт составляет до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм. Общая максимальная токовая нагрузка на соединитель достигает 515 А.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Климатическое исполнение — УХЛ, что допускает эксплуатацию как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и воды. Ресурс по количеству сочленений-расчленений — до 500 циклов при соблюдении правил эксплуатации.

Сводные параметры

• Количество контактов: 45 (25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм)
• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная
• Покрытие контактов: серебро или никель
• Максимальная токовая нагрузка на одиночный контакт: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм
• Общая максимальная токовая нагрузка: до 515 А
• Рабочее напряжение: до 850 В (амплитудное значение)
• Частотный диапазон: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Климатическое исполнение: УХЛ
• Количество сочленений-расчленений: до 500

Применение и совместимость

Розетка кабельная ШР60П45ЭШ2 применяется в составе разъёмных соединений электрических систем, где требуется надёжная передача сигналов и силовых цепей одновременно. Благодаря наличию контактов двух диаметров изделие позволяет разделять сильноточные и сигнальные линии в пределах одного корпуса, что упрощает монтаж и снижает количество отдельных соединителей в аппаратуре.

Изделие предназначено для монтажа с экранированными кабелями. Экранирование обеспечивает защиту от электромагнитных помех в диапазоне рабочих частот до 3 МГц, что особенно важно для промышленной электроники, измерительных комплексов, систем управления и связи. Категория приёмки «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленной нормативной документацией.

Соединитель взаимосочленяем с вилками серий ШР по ГЕ0.364.107 ТУ и 2РТ-А по ГЕ0.364.118 ТУ, что позволяет использовать его как при комплектации новых изделий, так и при ремонте или модернизации существующего оборудования. Кабельное исполнение предполагает оконцевание проводников методом пайки или обжима в соответствии с технологической документацией на конкретный тип кабеля.

При монтаже необходимо учитывать требования к разделке экранированного кабеля: обеспечить надёжный контакт экранной оплётки с корпусом розетки для сохранения непрерывности экранирования по всей линии соединения. Резьбовое сочленение с ответной вилкой следует затягивать до упора без применения чрезмерных усилий, способных повредить корпусные элементы или резьбовую часть.
