Назначение

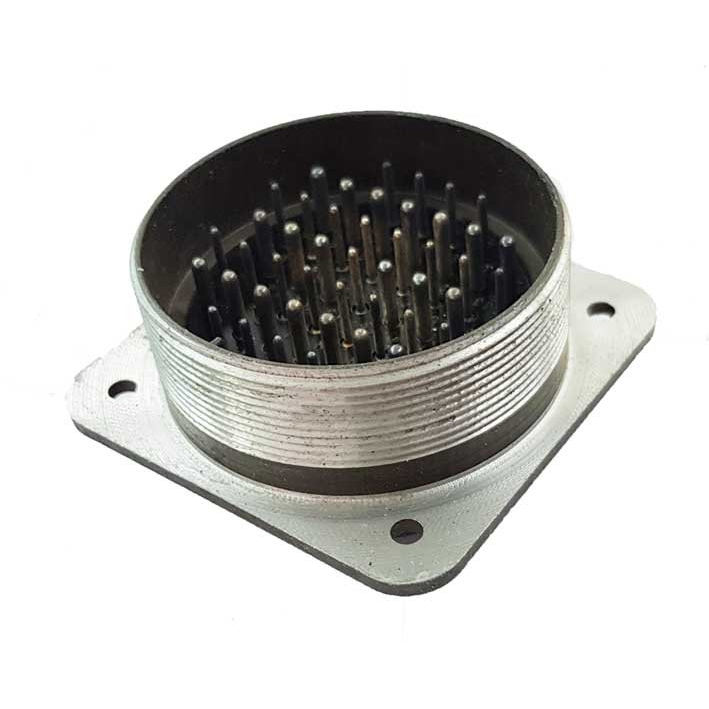

ШР60П45ЭШ2 — цилиндрическая низкочастотная низковольтная кабельная розетка серии ШР, предназначенная для экранированного кабеля. Изделие применяется в радио- и электротехнической аппаратуре общего назначения в качестве разъёма общего назначения в цепях постоянного и переменного тока с частотой до нескольких мегагерц при напряжении не более 850 В.

Розетка используется для монтажа как с экранированными, так и с неэкранированными кабелями в аппаратуре, шкафах, пультах и блоках. Допускается внутренняя и наружная установка при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ.

Подтверждённые особенности

Конструкция и материалы

• Тип соединителя — ШР: штепсельный цилиндрический негерметичный разъём.
• Условный размер корпуса — 60; розетка имеет проходной диаметр корпуса порядка 64 мм и относится к крупногабаритным разъёмам своего типоразмера.
• Корпус изготовлен из алюминиевого сплава (АЛ-11 или аналогичного).
• Изолятор выполнен из карболитового прессматериала (К-211-3 или аналогичного).
• Контакты розетки — гнездовые, материал — латунь ЛС59-1, покрытие — серебро; при наличии в маркировке буквы «Н» покрытие никелевое.
• Соединение половин разъёма — резьбовое, монтаж проводов к контактам — пайка.
• Поляризация одношпоночная, что исключает ошибочное сочленение.

Электрические параметры

• Количество контактов — 45.
• Сочетание контактов: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм.
• Рабочее напряжение — не более 850 В постоянного и переменного тока.
• Сопротивление контакта — порядка 1,0–2,5 мОм в зависимости от диаметра.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Максимальная суммарная токовая нагрузка на соединитель — до 515 А.

Токовая нагрузка на контакт

Для контактов диаметром 1,5 мм максимальный ток обычно указывается до 20 А, для контактов диаметром 2,5 мм — до 35 А. В то же время часть производителей приводит значения рабочего тока: 7 А для контактов диаметром 1,5 мм и 17,5 А для контактов диаметром 2,5 мм. Различие связано с тем, что одни изготовители указывают допустимую токовую нагрузку, а другие — рабочий ток. Для конкретного проекта рекомендуется ориентироваться на более консервативные значения и выполнять собственный расчёт нагрева.

Применение

ШР60П45ЭШ2 применяется в цепях постоянного и переменного тока низкой частоты при напряжении до 850 В. Розетка востребована при построении кабельных соединений в радио- и электротехнической аппаратуре общего назначения, в шкафах, пультах и блоках, где требуется большое число цепей — 45 контактов.

Благодаря комбинированному набору контактов разного диаметра изделие позволяет одновременно коммутировать как слаботочные, так и более нагруженные цепи. Резьбовое соединение половин разъёма обеспечивает надёжную фиксацию, а одношпоночная поляризация исключает ошибочное сочленение. Для внутренней и наружной установки требуется защита от пыли и влаги; климатическое исполнение УХЛ допускает эксплуатацию в соответствующих условиях.
