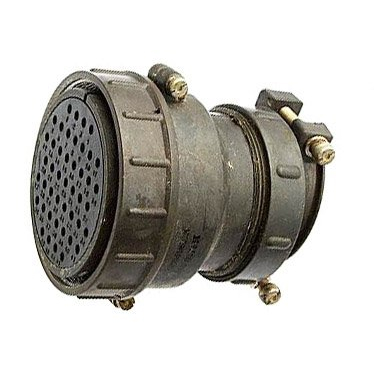

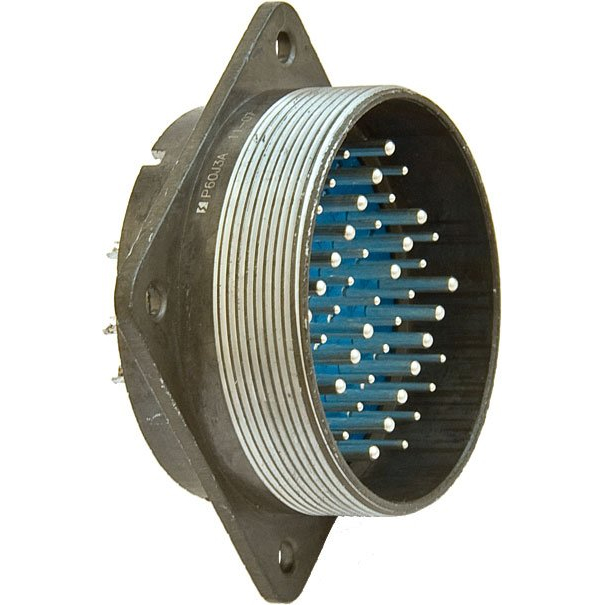

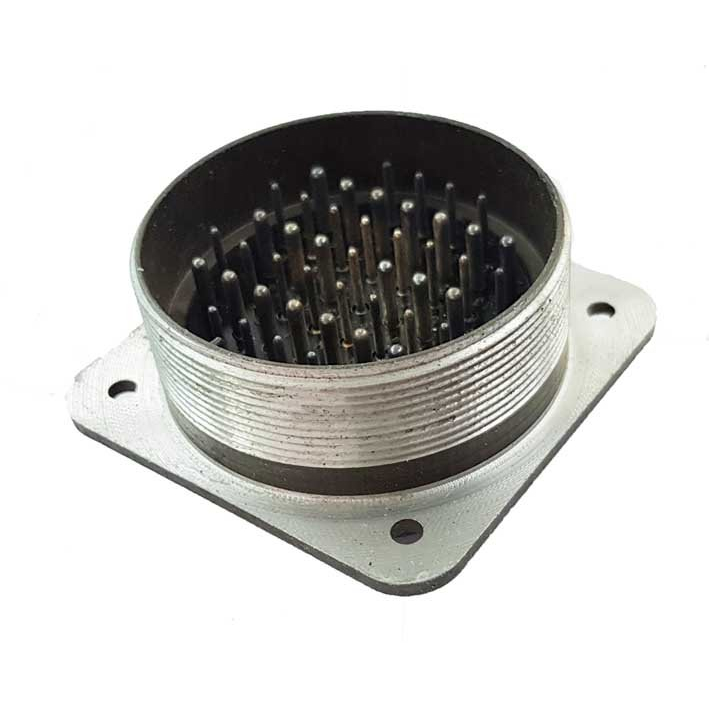

ШР60П45ЭШ2 РОЗЕТКИ 92г «5»

Цена:

4500 ₽

В наличии: 20 шт.

кабельная

Технические характеристики

ШР60П45ЭШ2 розетка

Розетка ШР60П45ЭШ2 — это негерметичный цилиндрический штепсельный соединитель серии ШР, рассчитанный на использование в электрических цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре.

Назначение и область применения

Этот соединитель предназначен для соединения и разъединения кабельных линий (в том числе экранированных) в электро‑ и радиоаппаратуре, используется как соединитель общего назначения для внутреннего и, при дополнительной защите, наружного монтажа.

Основные характеристики

Число контактов: 45 шт. (25 контактов Ø1,5 мм и 20 контактов Ø2,5 мм).
Максимальное рабочее напряжение: до 850 В постоянного и переменного тока (амплитудное значение).
Максимальный ток на один контакт: до 20 А для контактов Ø1,5 мм и до 35 А для контактов Ø2,5 мм, с суммарной нагрузкой на разъём до 515 А.

Конструкция и исполнение

Тип корпуса: негерметичный, цилиндрический, климатическое исполнение УХЛ (обычно для эксплуатации в условиях умеренного и холодного климата).
Кабельная часть: прямой патрубок (буква «П» обозначает прямую конструкцию монтажа кабеля), рассчитан под экранированный кабель (обозначение «Э»).
Корпусные детали изготавливаются из алюминиевого сплава, а изоляторы — из карболита; контакты обычно имеют серебряное или никелевое покрытие.

Механические и климатические свойства

Разъём рассчитан на работу в широком диапазоне температур (примерно от −60 до +60 °C) и выдерживает вибрацию, удары и линейные перегрузки, характерные для бортовой и промышленной аппаратуры.
Число сочленений и расчленений (циклов включения‑выключения) составляет порядка 500, что обеспечивает достаточно длительную безотказную эксплуатацию при периодических переключениях.

Описание

Назначение изделия

ШР60П45ЭШ2 представляет собой негерметичный цилиндрический штепсельный соединитель (розетку) серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока, в том числе в составе радиоэлектронной и радиотехнической аппаратуры. Основная функция — соединение и разъединение кабельных линий, включая экранированные, при монтаже и эксплуатации электро- и радиоаппаратуры.

Соединитель применяется как изделие общего назначения для внутреннего монтажа, а при дополнительной защите — и для наружной установки. Розеточная часть устанавливается на корпусе прибора или устройства и образует разъёмное сочленение с ответной кабельной частью.

Подтверждённые технические характеристики

Ниже приведены параметры, соответствующие конструктивному исполнению и маркировке изделия:

Число контактов — 45 штук: 25 контактов диаметром 1,5 миллиметра и 20 контактов диаметром 2,5 миллиметра.
Максимальное рабочее напряжение — до 850 вольт постоянного и переменного тока (амплитудное значение).
Максимальный ток на один контакт — до 20 ампер для контактов диаметром 1,5 миллиметра и до 35 ампер для контактов диаметром 2,5 миллиметра.
Суммарная нагрузка на разъём — до 515 ампер.
Тип корпуса — негерметичный, цилиндрический, климатическое исполнение УХЛ (для эксплуатации в условиях умеренного и холодного климата).
Кабельная часть — прямой патрубок (буква «П» в обозначении), рассчитана под экранированный кабель (буква «Э»).
Число сочленений и расчленений — порядка 500 циклов включения-выключения.

Указанные параметры определяют принадлежность розетки к силовым и сигнальным соединителям повышенной контактной ёмкости, рассчитанным на длительную работу при периодических переключениях.

Конструкция и материалы

Корпусные детали соединителя изготавливаются из алюминиевого сплава, что обеспечивает механическую прочность при умеренной массе. Изоляторы выполняются из карболита — материала, стойкого к нагреву и электрическим нагрузкам. Контакты, как правило, имеют серебряное или никелевое покрытие, снижающее переходное сопротивление и повышающее износостойкость при многократных сочленениях.

Прямая конструкция патрубка упрощает ввод экранированного кабеля и его фиксацию, а исполнение «Э» предусматривает возможность подключения экранирующей оплётки для защиты цепей от помех.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур — примерно от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает вибрацию, удары и линейные перегрузки, характерные для бортовой и промышленной аппаратуры. Совокупность механических и климатических свойств позволяет применять соединитель в составе оборудования, работающего в жёстких условиях, при обязательном учёте негерметичного исполнения корпуса.

Приёмка и идентификация

Товар относится к категории ШР60 и поставляется с приёмкой «5» — это подтверждает, что изделие прошло соответствующий контроль качества. Год выпуска — 1992. Артикул изделия — 41381. Розетка предназначена для комплектования ответных частей серии ШР с аналогичным числом и типом контактов, что обеспечивает совместимость при сборке кабельных линий и приборных разъёмов.
