Назначение и область применения

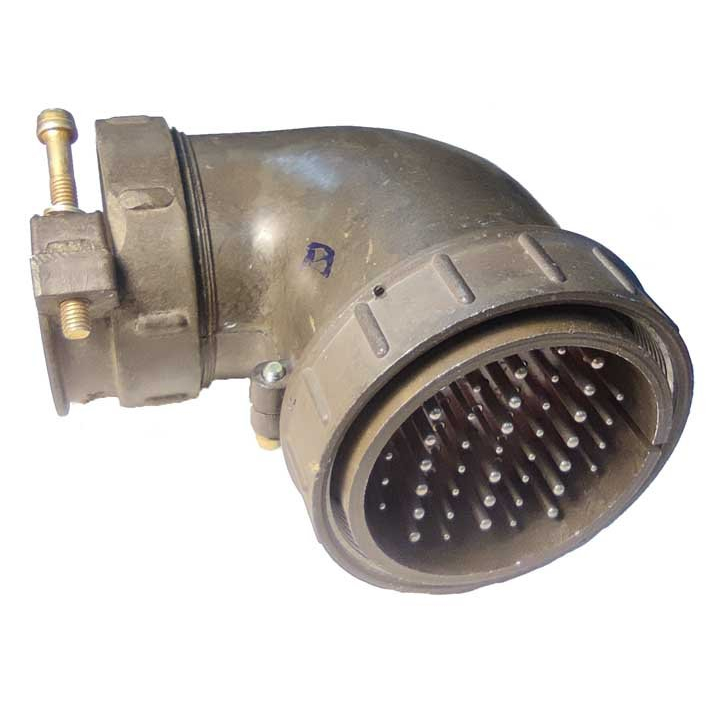

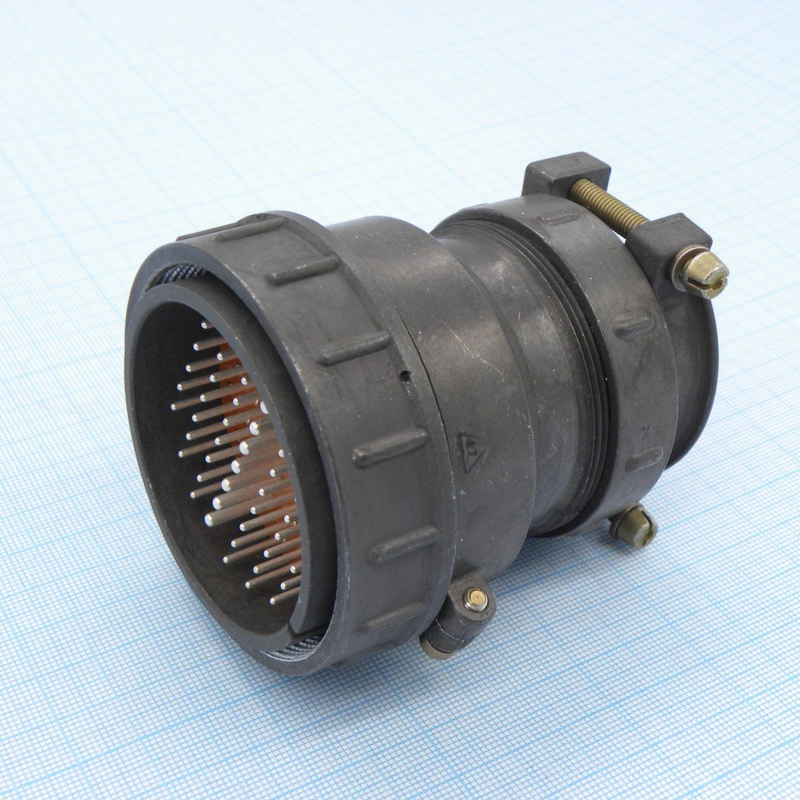

Соединитель ШР60П45ЭГ2 представляет собой 45-контактную кабельную вилку цилиндрического типа, относящуюся к серии ШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к группе цилиндрических низкочастотных низковольтных разъёмов и применяется для монтажа с экранированными или неэкранированными кабелями и проводами.

Соединитель допускает внутреннее и наружное применение при условии защиты от пыли и воды. Климатическое исполнение — УХЛ, что обеспечивает стабильную работу в условиях умеренного и холодного климата. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Технические характеристики

Соединитель обеспечивает соединение 45 контактов, распределённых по двум группам:

• 25 контактов диаметром 1,5 мм с рабочей токовой нагрузкой до 20 А на каждый контакт;
• 20 контактов диаметром 2,5 мм с рабочей токовой нагрузкой до 35 А на каждый контакт.

Суммарная токовая нагрузка на соединитель в целом достигает 515 А при напряжении переменного и постоянного тока до 850 В. Сочленение соединителя — резьбовое, поляризация корпуса одношпоночная, что исключает неправильное соединение и обеспечивает надёжную фиксацию.

Электрические параметры

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм;
• Диапазон рабочих температур: от минус 60 до плюс 110 градусов Цельсия;
• Количество сочленений-расчленений: 500;
• Минимальная наработка: 1000 часов;
• Максимальное количество перепаек: 3.

Механическая стойкость

• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц;
• Ускорение при вибрационных нагрузках: 300 метров на секунду в квадрате;
• Ускорение механического удара одиночного действия: 5000 метров на секунду в квадрате;
• Ускорение механического удара многократного действия: 350 метров на секунду в квадрате;
• Линейное ускорение: 2000 метров на секунду в квадрате.

Материалы и конструкция

Корпус соединителя изготовлен из алюминиевого сплава АЛ-11, что обеспечивает высокую прочность при относительно небольшой массе. Изолятор выполнен из карболита К-211-3 — материала с высокой электрической прочностью и стойкостью к механическим воздействиям. Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление и устойчивость к окислению.

Маркировка изделия расшифровывается следующим образом: ШР — тип разъёма, 60 — серия, П — вилка кабельная, 45 — количество контактов, Э — экранированное исполнение, Г — герметичное сочленение, 2 — порядковый номер разработки. Артикул изделия — 11061.
