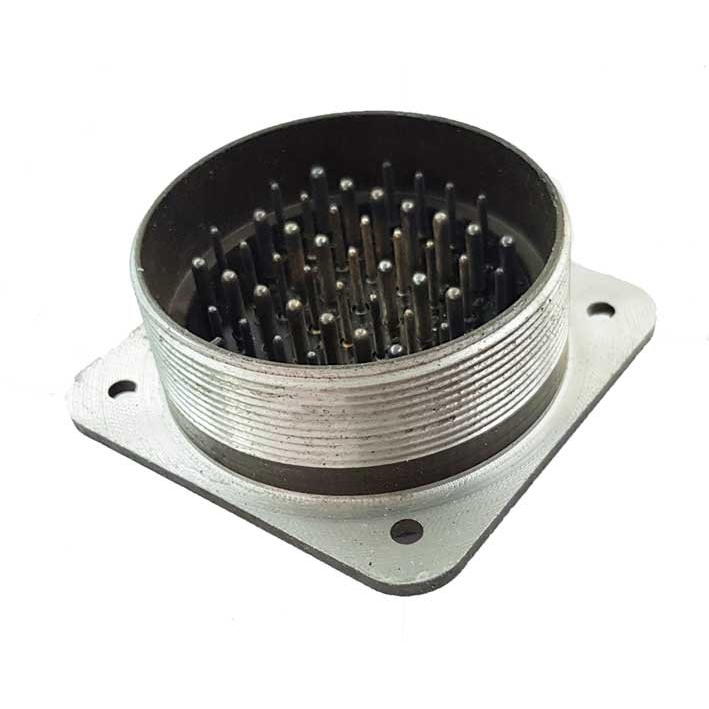

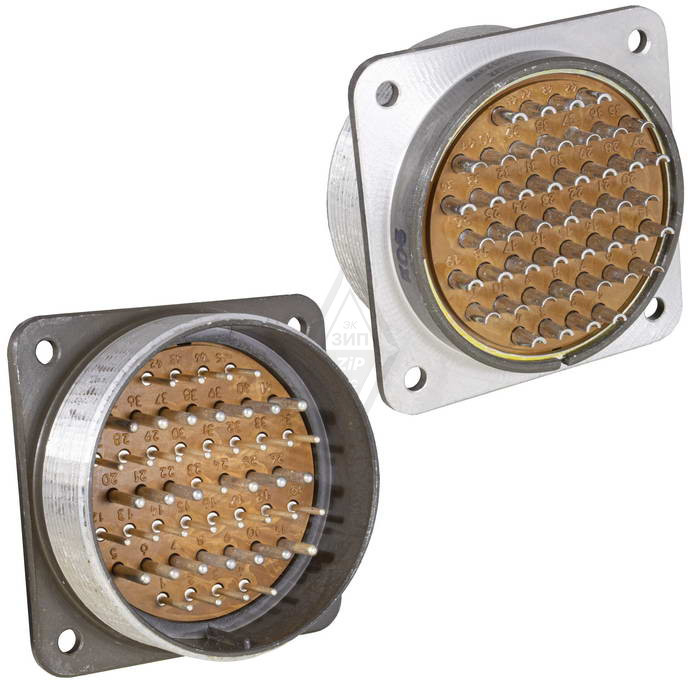

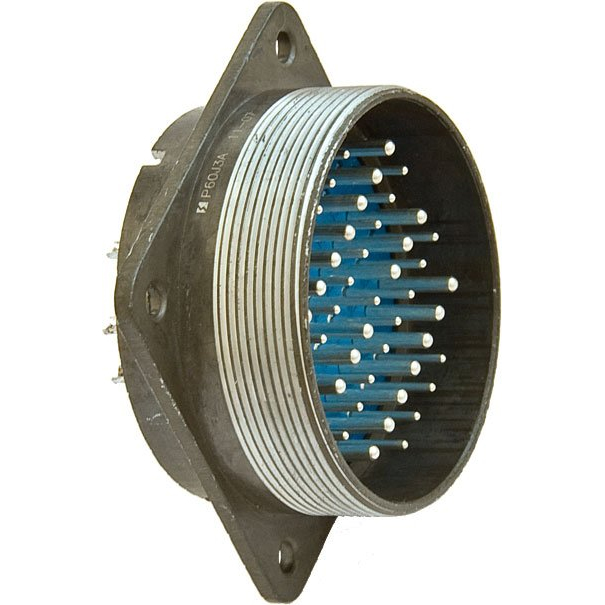

ШР60П45ЭГ2 ВИЛКИ 2011г

Цена:

3400 ₽

В наличии: 53 шт.

Технические характеристики

ШР60П45ЭГ2 представляет собой кабельную вилку серии ШР — негерметичный цилиндрический низкочастотный разъём с прямым патрубком для экранированного кабеля. Она предназначена для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц, в том числе во внутри- и наружных условиях при защите от пыли и влаги.

ШР16П2ЭШ5 cable socket

ШР — тип соединителя (негерметичный).
60 — условный размер корпуса.
П — прямой патрубок.
45 — количество контактов.
Э — для экранированного кабеля.
Г — вилка (кабельная часть).
2 — комбинация контактов.

Эта вилка имеет проходной диаметр 64 мм и изготавливается из алюминиевого сплава для корпуса с прессматериалом карболит для изоляторов; контакты — цилиндрические штыри из латуни с серебряным покрытием.

Вилка оснащена 45 контактами: 25 шт. диаметром 1,5 мм и 20 шт. диаметром 2,5 мм. Рабочий ток на контактах — до 7–20 А (1,5 мм) и 17,5–35 А (2,5 мм), максимальное напряжение — до 850 В, общая токовая нагрузка на соединитель — до 515–525 А.

Сопротивление контактов минимально (до 2,5 мОм), сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), пониженном давлении 1,3·10⁻⁴ Па, вибрации (1–5000 Гц, до 300 м/с²), ударах (до 5000 м/с² одиночный) и линейном ускорении до 2000 м/с². Климатическое исполнение — УХЛ, срок сохраняемости — 15 лет, наработка — минимум 1000 часов, сочленения-расчленения — 500 циклов.

Используется в радиоэлектронной, радиотехнической аппаратуре и промышленных системах для обеспечения вибро- и ударостойких соединений.

Описание

Назначение и область применения

ШР60П45ЭГ2 ВИЛКИ — это кабельная вилка серии ШР, негерметичный цилиндрический низкочастотный разъём с прямым патрубком для экранированного кабеля. Артикул изделия — 51954, категория — ШР60. Разъём предназначен для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Изделие применяется в радиоэлектронной, радиотехнической аппаратуре и промышленных системах, где требуется вибро- и ударостойкое контактное соединение. Допускается работа внутри помещений и в наружных условиях при обеспечении защиты от пыли и влаги.

Маркировка и конструкция

Расшифровка обозначения

Маркировка ШР60П45ЭГ2 отражает основные конструктивные признаки изделия:

ШР — тип соединителя: негерметичный цилиндрический низкочастотный разъём;
60 — условный размер корпуса;
П — прямой патрубок;
45 — количество контактов;
Э — исполнение для экранированного кабеля;
Г — вилка, то есть кабельная часть;
2 — комбинация контактов.

Материалы и исполнение

Корпус вилки изготавливается из алюминиевого сплава. Изоляторы выполнены из прессматериала карболит. Контакты представляют собой цилиндрические штыри из латуни с серебряным покрытием. Проходной диаметр изделия составляет 64 мм.

Контактная группа

Вилка оснащена 45 контактами, которые разделены на две группы по диаметру:

25 контактов диаметром 1,5 мм;
20 контактов диаметром 2,5 мм.

Рабочий ток на контактах диаметром 1,5 мм составляет от 7 до 20 А. На контактах диаметром 2,5 мм рабочий ток находится в пределах от 17,5 до 35 А. Максимальное напряжение — до 850 В. Общая токовая нагрузка на соединитель — от 515 до 525 А.

Электрические параметры

Сопротивление контактов — не более 2,5 мОм;
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Такие параметры обеспечивают стабильный электрический контакт в низкочастотных цепях постоянного и переменного тока.

Условия эксплуатации и надёжность

Разъём работает при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. При этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении 1,3 умноженное на 10 в степени минус 4 Па.

Конструкция выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ. Срок сохраняемости составляет 15 лет. Минимальная наработка — 1000 часов. Допустимое количество циклов сочленения и расчленения — 500. Год: 2011.
