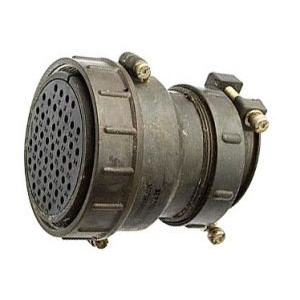

ШР60П45ЭГ2 РОЗЕТКИ 2011г

Цена:

2900 ₽

В наличии: 55 шт.

Технические характеристики

Розетка ШР60П45ЭГ2 относится к серии низкочастотных цилиндрических разъёмов общего применения и используется для соединения и разъединения электрических цепей в радио‑, электро‑ и контрольно‑измерительной аппаратуре. Ниже — основные технические и конструктивные особенности на русском языке.

ШР60П45ЭГ2 — приборная розетка (без патрубка) для внутреннего монтажа, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется между блоками, узлами, проводами и кабелями в радиоэлектронной и радиотехнической аппаратуре как изделие общего назначения.

Разъём выполнен в виде цилиндрического низкочастотного соединителя с резьбовым соединением, в исполнении «нормальных габаритов». В обозначении:

ШР — тип штепсельного негерметичного разъёма,
60 — условный размер корпуса,
П — конструктивное исполнение: для приборной части «П» означает исполнение без патрубка ,
45 — количество контактов,
Э — вид концевой гайки для экранированного кабеля,
Г — тип розетки,
2 — сочетание контактов и конструкция.

Всего 45 контактов :
- 25 контактов диаметром 1,5 мм ,
- 20 контактов диаметром 2,5 мм.
Рабочий ток на контактах обычно не превышает:
- около 7–20 А для контактов Ø1,5 мм,
- около 17,5–35 А для контактов Ø2,5 мм,
  при суммарной нагрузке на разъём до около 515 А в зависимости от условий эксплуатации.
Максимальное рабочее напряжение постоянного и переменного тока — до 850 В.
Покрытие контактов — серебро , сопротивление контакта — единицы миллиом , сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Рабочий диапазон температур окружающей среды — примерно от −60 до +60 °C , с допуском по перегреву контактов до +110 °C.
Допускается работа в условиях пониженного давления (вакуум до порядка 10⁻⁴ Па ).
Соединитель рассчитан на многократные сочленения–расчленения (до около 500 циклов) и имеет заданный ресурс механических воздействий по удару и вибрации.

Розетка ШР60П45ЭГ2 рассчитана на объёмный монтаж с пайкой проводников , корпус крепится на фланец или панель. Соединитель может использоваться с экранированными и неэкранированными кабелями в зависимости от схемы подключения и внешней защиты от пыли и влаги.

Описание

Назначение соединителя

Розетка ШР60П45ЭГ2 относится к серии низкочастотных цилиндрических разъёмов общего применения. Изделие предназначено для соединения и разъединения электрических цепей в радио-, электро- и контрольно-измерительной аппаратуре. Соединитель применяется между блоками, узлами, проводами и кабелями в радиоэлектронной и радиотехнической аппаратуре как изделие общего назначения.

Приборная розетка выполнена без патрубка и рассчитана на внутренний монтаж. Основная задача изделия — обеспечение надёжного электрического контакта в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивные особенности и расшифровка обозначения

Разъём выполнен в виде цилиндрического низкочастотного соединителя с резьбовым соединением, в исполнении нормальных габаритов. Обозначение ШР60П45ЭГ2 содержит следующую информацию:

ШР — тип штепсельного негерметичного разъёма;
60 — условный размер корпуса;
П — конструктивное исполнение приборной части без патрубка;
45 — количество контактов;
Э — вид концевой гайки для экранированного кабеля;
Г — тип розетки;
2 — сочетание контактов и конструкция.

Розетка рассчитана на объёмный монтаж с пайкой проводников. Корпус крепится на фланец или панель. Соединитель может использоваться как с экранированными, так и с неэкранированными кабелями в зависимости от схемы подключения и внешней защиты от пыли и влаги.

Электрические параметры

Всего изделие имеет 45 контактов: 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм. Рабочий ток на контактах обычно не превышает около 7–20 А для контактов диаметром 1,5 мм и около 17,5–35 А для контактов диаметром 2,5 мм. Суммарная нагрузка на разъём может достигать около 515 А в зависимости от условий эксплуатации.

Максимальное рабочее напряжение постоянного и переменного тока — до 850 В. Покрытие контактов — серебро. Сопротивление контакта составляет единицы миллиом. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Условия эксплуатации и ресурс

Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 60 градусов Цельсия, с допуском по перегреву контактов до плюс 110 градусов Цельсия. Допускается работа в условиях пониженного давления (вакуум до порядка 10 в минус четвёртой степени Паскаля).

Соединитель рассчитан на многократные сочленения и расчленения — до около 500 циклов. Изделие имеет заданный ресурс механических воздействий по удару и вибрации, что подтверждает его пригодность для применения в аппаратуре, подвергающейся таким нагрузкам.

Область применения

Розетка ШР60П45ЭГ2 востребована в радиоэлектронной и радиотехнической аппаратуре, контрольно-измерительных приборах и прочем оборудовании, где требуется коммутация большого числа цепей в одном соединителе. Сочетание контактов разного диаметра позволяет подключать как силовые, так и сигнальные линии в рамках одного разъёма.

Артикул изделия — 51955. Категория — ШР60. Год — 2011.
