Назначение

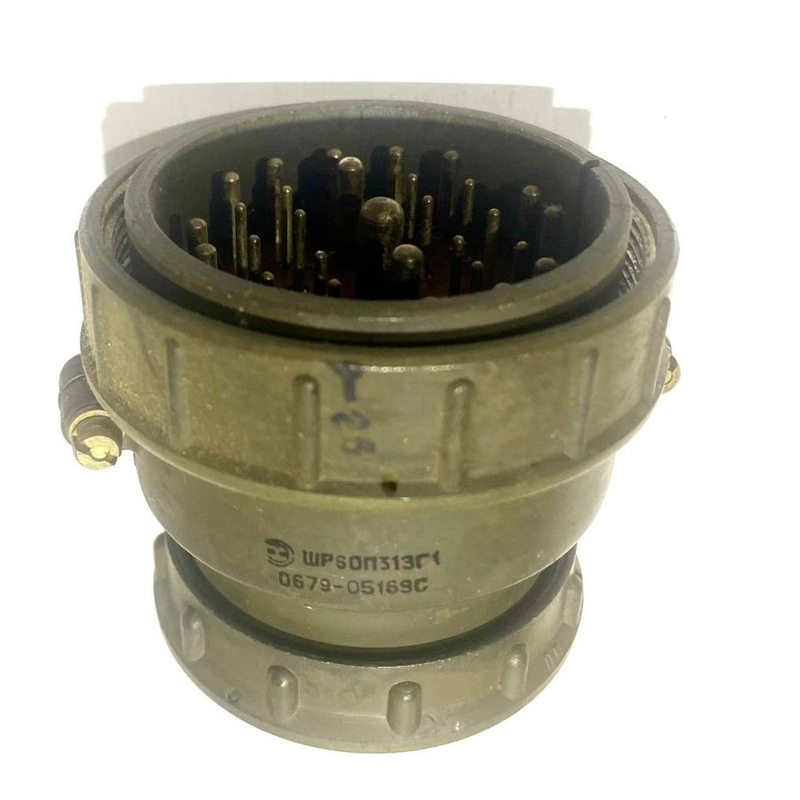

ШР60П31Ш1 — это низкочастотный цилиндрический электрический соединитель, выполненный в виде вилки приборной части без патрубка. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для создания надежного электрического соединения в жёстких условиях эксплуатации. Артикул изделия — 11036, категория — ШР60.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР60П31Ш1 содержит информацию о типе и конструктивном исполнении соединителя:

• ШР — тип соединителя: цилиндрический низкочастотный разъём;
• 60 — условный размер корпуса, определяющий диаметр контактной группы;
• П — конструктивное исполнение без патрубка, приборная часть;
• 31 — серия и количество контактов;
• Ш1 — модификация с одношпоночной поляризацией и резьбовым соединением.

Исполнение без патрубка относится к приборной части. Одношпоночная поляризация предотвращает неправильное сочленение с ответной частью, а резьбовое соединение обеспечивает фиксацию и стабильность контакта при механических воздействиях. Условный размер корпуса 60 определяет габаритную группу контактной части.

Технические характеристики

Подтверждённые параметры изделия включают следующие значения:

• рабочая частота — до 3 МГц;
• рабочее напряжение — до 850 В;
• синусоидальная вибрация — до 300 м/с2 в диапазоне частот от 1 до 5000 Гц;
• механические удары — до 5000 м/с2 при одиночном воздействии и до 350 м/с2 при многократном воздействии;
• диапазон рабочих температур — от минус 60 до плюс 60 °C;
• кратковременный нагрев контактов — до плюс 110 °C;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество циклов соединения-рассоединения — 500;
• срок хранения — 15 лет.

Применение и условия эксплуатации

Соединитель рассчитан на эксплуатацию во внутренних и наружных условиях при обеспечении защиты от пыли и влаги. Климатическое исполнение — УХЛ. Рабочий диапазон температур от минус 60 до плюс 60 °C позволяет использовать изделие в аппаратуре, которая эксплуатируется при значительных перепадах температур.

Минимальная наработка 1000 часов и ресурс 500 циклов соединения-рассоединения обеспечивают длительную работу при периодическом обслуживании. Срок хранения 15 лет позволяет учитывать изделие в составе ремонтного фонда и запасных частей. Вилка приборной части без патрубка удобна для стационарного монтажа, а одношпоночная поляризация упрощает правильное подключение при обслуживании.
