Назначение

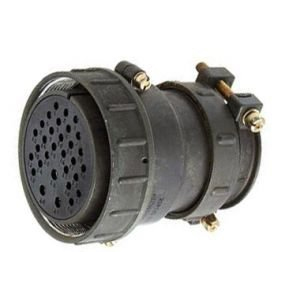

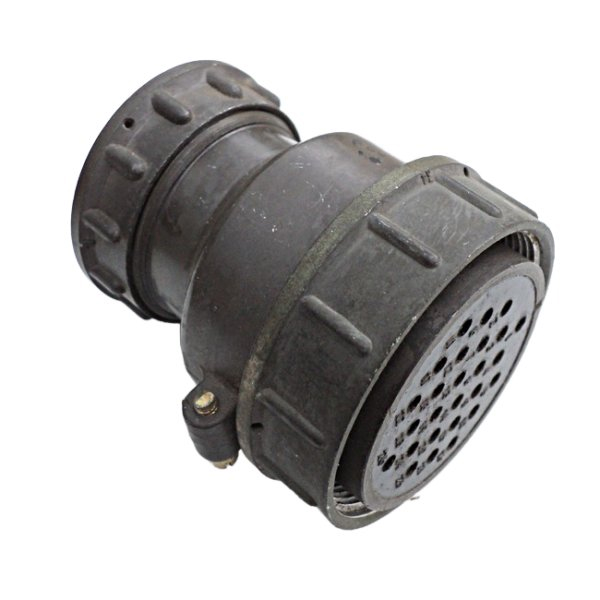

Кабельная розетка ШР60П31НШ1Н (артикул 11035) — это низкочастотный цилиндрический электрический соединитель с резьбовым соединением. Изделие относится к категории ШР60 и предназначено для монтажа с неэкранированными кабелями. Соединитель используется в электрических цепях постоянного и переменного токов для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Конструктивные особенности и расшифровка маркировки

Обозначение ШР60П31НШ1Н описывает тип соединителя, размер корпуса, конструктивное исполнение, количество и вид контактов, а также вид гайки патрубка и покрытие контактов.

• Тип соединителя: ШР — низкочастотный цилиндрический соединитель с резьбовым соединением.
• Условный размер корпуса: 60.
• Конструктивное исполнение: П — с прямым патрубком для кабельной части.
• Количество контактов: 31 контакт, включая контакты диаметром 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Вид контактов: Ш — розетка.
• Покрытие контактов: Н — никель.

Технические характеристики

Электрические параметры

Максимальное рабочее напряжение кабельной розетки составляет до 850 В (амплитудное значение). Максимальная токовая нагрузка на одиночный контакт зависит от диаметра контакта:

• контакт диаметром 1,5 мм — до 20 А;
• контакт диаметром 2,5 мм — до 35 А;
• контакт диаметром 3,5 мм — до 50 А;
• контакт диаметром 5,5 мм — до 100 А.

Общая максимальная токовая нагрузка соединителя достигает 552 А. Сопротивление изоляции составляет не менее 5000 МОм.

Климатическое исполнение

Изделие имеет климатическое исполнение УХЛ. Это позволяет эксплуатировать кабельную розетку в широком диапазоне температур от -60 °C до +60 °C.

Применение

Кабельная розетка ШР60П31НШ1Н применяется для соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Изделие подходит для внутреннего и наружного монтажа при условии защиты от воздействия внешних факторов.

Резьбовое соединение и прямой патрубок кабельной части обеспечивают монтаж с неэкранированными кабелями. Никелевое покрытие контактов указано в маркировке и соответствует конструктивному исполнению изделия.
